Volkswagen Passat PQ Digitaal Cluster Installatiegids 2016-2017
Deze Volkswagen Passat PQ Digitaal Cluster Installatiegids legt de bevestigde 2016-2017 installatieroute uit voor kopers en installateurs die upgraden van het originele mechanische instrumentenpaneel naar een digitaal display in OEM-stijl.
De procedure omvat de inspectie van het pakket, de vereiste pre-installatie-instellingen, de verwijdering van het originele cluster, de overdracht van het voertuigspecifieke moederbord, de overdracht van het decoratieve frame, de verwerking van het hulpbord (indien aanwezig), de routing van de USB-kabels, de kalibratie na de installatie en de laatste functiecontroles.
Wat plug-and-play betekent op deze Passat PQ-route: De ondersteunde installatie maakt gebruik van de originele bedrading van het voertuig zonder de fabrieksbundel door te knippen of te splitsen. Plug-and-play betekent niet dat er geen demontage nodig is: deze route omvat het verwijderen van het originele cluster, het overbrengen van het moederbord, het overbrengen van het decoratieve frame, het hanteren van de hulpkaarten en het controleren van de configuratie na de installatie.
Bewijs en toepassingsgebied gebruikt voor deze installatiegids
Voorbereid door
Technische ondersteuning voor iKagoo
Installatie- en montagehandleiding voor de Volkswagen Passat PQ digitale clusterroute.
Route voertuig
Volkswagen Passat PQ digitale instrumentenpaneel installatie voor de bevestigde 2016-2017 route.
Gebruikt bewijsmateriaal
Actuele installatiefoto's, referenties van hulpkaarten, configuratieafbeeldingen en video's ter ondersteuning van de installatie.
Laatst beoordeeld
Mei 2026. Montage en vereisten voor onderdelen met behoud van controle moeten voor aankoop worden bevestigd.
Gebruik deze gids als je oorspronkelijke dashboardroute of juiste hardwarekeuze onduidelijk is.
Gebruik dit als je navigatieweergave, CarPlay-gerelateerde uitvoer of HDMI-projectie nodig hebt.
Gebruik dit na installatie wanneer de vereiste Online of USB-software-update is.
Open de productroute nadat u heeft bevestigd dat uw originele cluster overeenkomt met deze installatieprocedure.
Bevestig de Volkswagen Passat PQ-route voordat u bestelt
Deze installatiegids is voor een bevestigde Volkswagen Passat PQ digitale cluster route voor voertuigen uit 2016–2017. Bestel niet alleen op basis van modeljaar. Controleer vóór aankoop de vorm van het originele mechanische instrumentencluster, de opening in het dashboard, de connectorroute en eventuele vereiste behouden fabriekscomponenten.
Deze Volkswagen Passat digitale instrumentencluster upgrade is gebouwd rond een OEM-stijl conversieconcept in plaats van een generieke schermvervanging. De belangrijkste installatielogica is het verwijderen van de originele mechanische cluster, het overzetten van de originele voertuigspecifieke moederbord naar de nieuwe digitale behuizing en het opnieuw installeren van de complete assemblage met het juiste sierframe en de juiste kabelgeleiding.
De installatieroute die in deze gids wordt getoond, hergebruikt de originele voertuigspecifieke cluster-moederbord in de nieuwe digitale clusterbehuizing. Dit is bedoeld om de oorspronkelijke relatie van de printplaat en het ondersteunde voertuiggegevensgedrag voor de bevestigde productroute te behouden. Een definitieve functieverificatie is na installatie nog steeds vereist.
Originele vorm van het instrumentenpaneel
Bevestig dat het originele mechanische instrumentencluster en de dashboardopening overeenkomen met de gefotografeerde route in deze gids.
Voertuigjaar en route
Geef het voertuigjaar op en bevestig dat uw auto tot de ondersteunde Passat PQ 2016–2017-productroute behoort.
Foto's vóór aankoop
Indien onzeker, stuur vóór het bestellen van de fysieke hardware een duidelijke dashboardfoto en een foto van het originele cluster.
Controle door koper: Als uw originele instrumentencluster of dashboardindeling niet overeenkomt met de afbeeldingen in deze gids, dien dan voertuig- en dashboardfoto's in voor een compatibiliteitscontrole vóór het bestellen.
Controleer het pakket voordat de installatie begint
Leg vóór demontage alle onderdelen op een schoon werkoppervlak en bevestig dat de hoofdeenheid, kabelboom en meegeleverde accessoires aanwezig zijn. Dit voorkomt dat de installatie stopt nadat het originele instrumentenpaneel al is verwijderd.

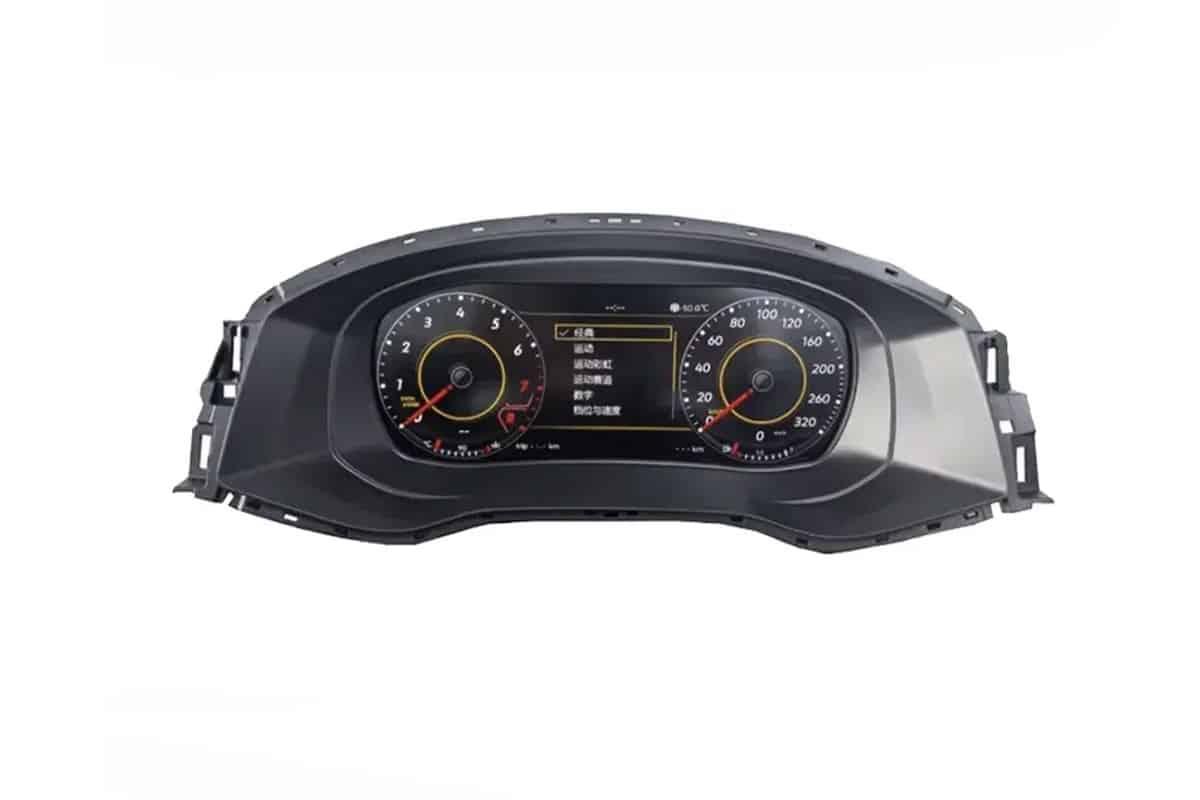

Pakketcontrolelijst
- Volkswagen Passat PQ digitale instrumentenpaneel hoofdeenheid
- Speciale communicatiekabelboom
- Torx-compatibele schroevendraaier meegeleverd of vereist voor deze route
- USB-gerelateerde kabel voor ondersteunde toegang tot updates
- Eventuele extra accessoires inbegrepen bij de bestelde versie
Voltooi deze instellingen vóór het verwijderen van het originele cluster
Voordat u het originele instrumentencluster aanraakt, voltooit u de vereiste waarschuwingsinstellingen in het voertuigenmenu. Dit maakt deel uit van het installatieproces en mag niet worden uitgesteld tot na demontage.
Vereiste instellingsstappen
- Stel de winterbandenwaarschuwing in op de maximale waarde.
- Stel de snelheidswaarschuwing in op de maximale waarde.
- Schakel beide functies in het multifunctionele display uit voordat u het originele cluster verwijdert.
Waarom dit belangrijk is: de installatieroute omvat functiecontrole en kalibratie na de installatie. Voltooi de voorbereidende stappen in de juiste volgorde in plaats van te proberen te corrigeren wat vermijdbare instellingenproblemen zijn nadat het dashboard weer is gemonteerd.
Benodigd gereedschap vóór de installatie
Zorg vóór demontage voor het juiste demontagegereedschap en de werkbankbenodigdheden. Deze installatie omvat het verwijderen van interieurbekleding, het hanteren van elektronische componenten en het overzetten van het decoratieve frame.
Gereedschap voor verwijdering
- Niet-beschadigende gereedschappen voor het verwijderen van bekleding
- Torx-compatibele schroevendraaier voor bevestigingsschroeven van het cluster
- Microvezeldoek om oppervlakken van dashboardbekleding te beschermen
Bank- en framegereedschap
- Schone beschermde werkoppervlakte
- Antistatische voorzorgsmaatregelen voor werkzaamheden aan printplaten
- Mes of geschikt gereedschap voor gecontroleerde verwijdering van lijm
- Geschikte lijm voor het opnieuw monteren van het overgedragen decoratieve frame
Hanteergrens: dit is geen vervangonderdeel alleen voor het display. De procedure omvat het overzetten van interne componenten. Als de installateur niet comfortabel is met werken aan blootliggende cluster-elektronica en overgebrachte originele onderdelen, schakel dan een ervaren retrofittechnicus in.
Verwijder de originele Volkswagen Passat PQ mechanische cluster
De decoratieve sierlijst rond de ventilatie- en clusterzone moet zorgvuldig worden verwijderd. De sierlijst is met clips gemonteerd, en het middelste gedeelte bevat bedrading voor de dashboardklok, dus de volgorde van verwijderen is belangrijk.

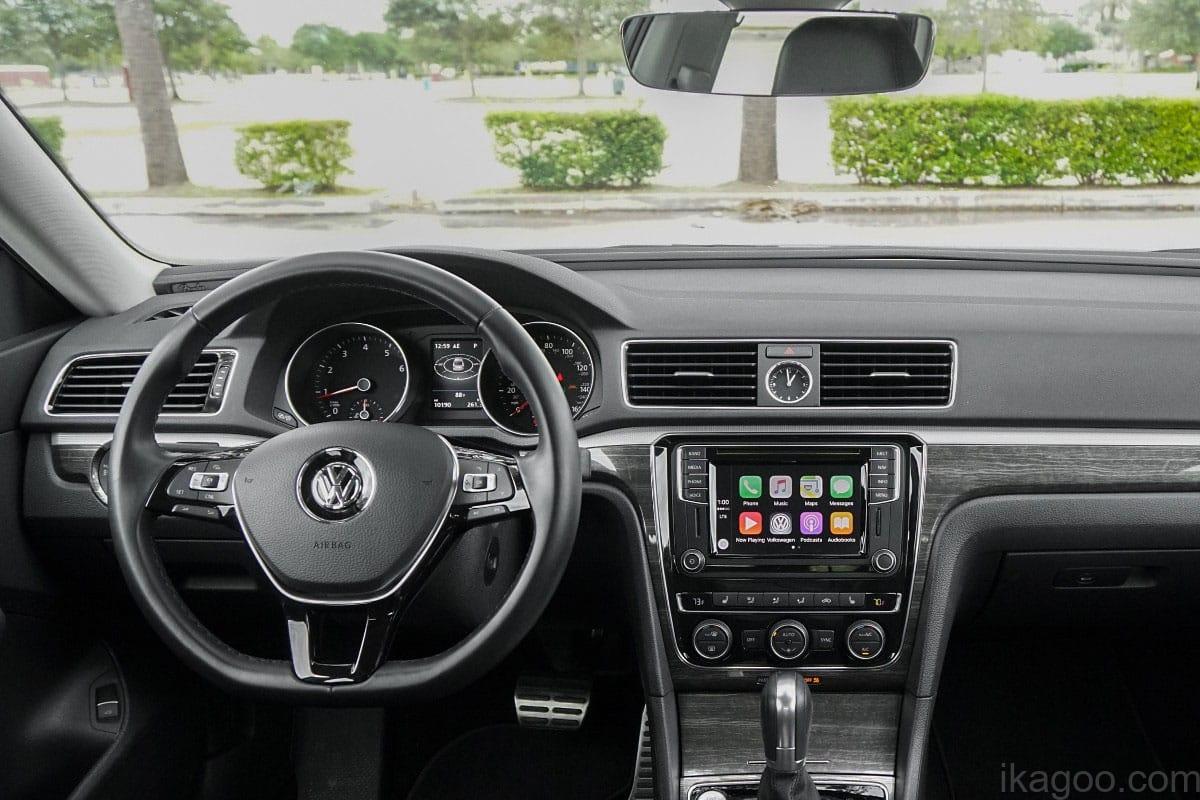

Verwijder de decoratieve sierstrip van de middelste ventilatieopening
Begin met de lange decoratieve sierstrip over de zone van de middelste ventilatieopening. Maak de clips voorzichtig los en onthoud dat het gebied van de middelste klok een kabelboom bevat.

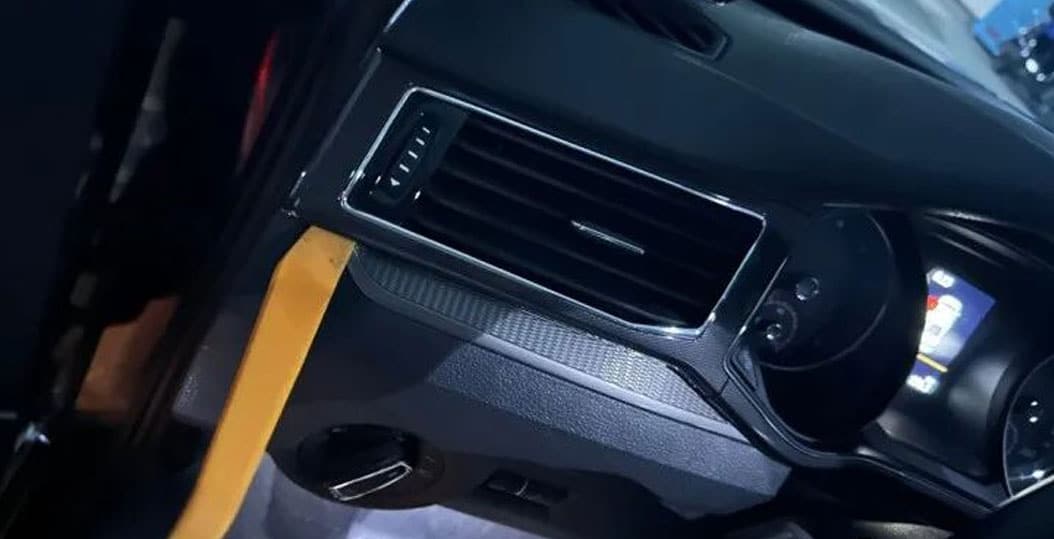

Begin met het losmaken van de sierlijst vanaf de linker luchtroosterzijde
De linkerkant is het aanbevolen startpunt om de sierlijstclips op een gecontroleerde manier los te maken zonder het paneel te forceren.

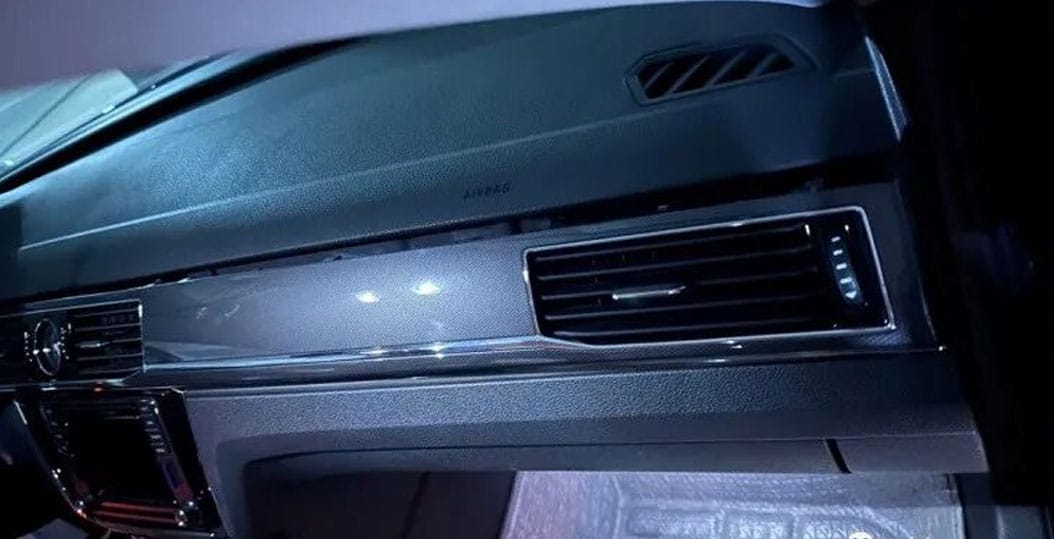

Maak de sierlijst aan de rechterkant voorzichtig los
Ga aan de rechterkant verder met dezelfde gecontroleerde methode voor het losmaken van de sierlijst. Werk geleidelijk over het paneel om schade aan de clips te verminderen.

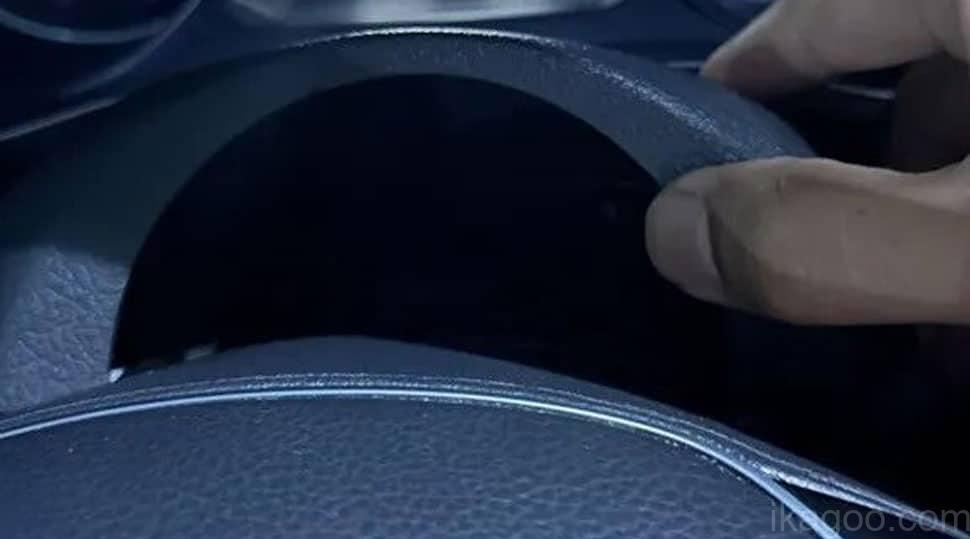

Scheid het gebied van de bovenste stuurkolomafdekking
Maak de bovenste stuurkolomafdekking voorzichtig los om toegang te creëren rond de originele instrumentencluster voordat u de bevestigingspunten verwijdert.
Bereid de vereiste Torx-compatibele schroevendraaier voor
Gebruik het juiste type schroevendraaier voor deze stap voordat u probeert de originele bevestigingsschroeven van de cluster los te maken.

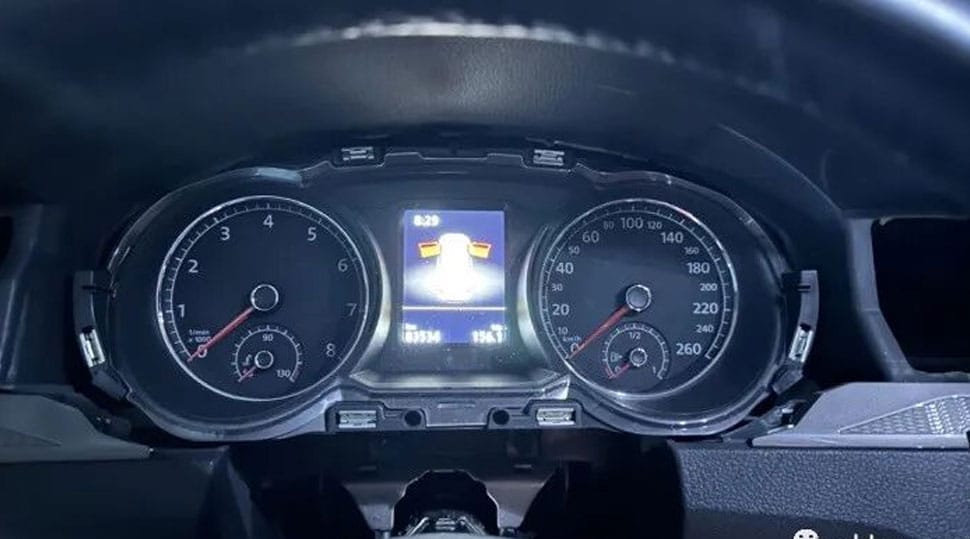

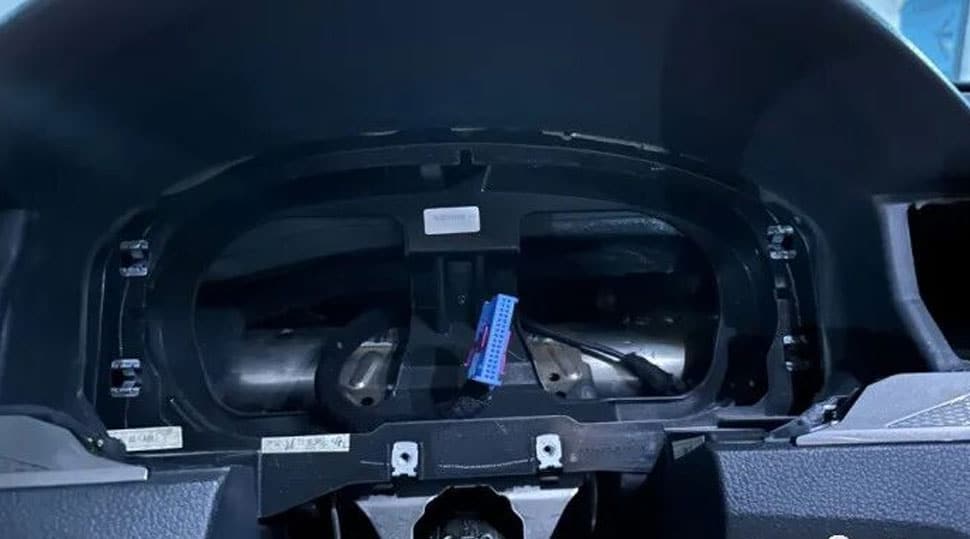

Verwijder de bevestigingsschroeven en maak de originele cluster los
Nadat het omringende paneel is verwijderd, draait u de twee onderste Torx-schroeven in het midden los. Het instrumentencluster wordt ook vastgehouden door zijclips, dus trek het voorzichtig naar voren en onthoud dat de achterste kabelboom nog steeds is aangesloten.
Koppel de originele fabrieksharnas los
Open de connectorvergrendeling correct, koppel de kabelboom los zonder deze te verdraaien en verwijder het originele mechanische instrumentencluster uit het voertuig.
Breng de originele cluster-motherboard over naar de nieuwe digitale behuizing
Dit is de kernfase van de Passat PQ digitale clusterinstallatie. De originele voertuigspecifieke cluster-moederbord wordt uit de mechanische behuizing verwijderd en in de nieuwe digitale clusterbehuizing geïnstalleerd voor de bevestigde productroute.
Kritieke hanteringsregel: ontlaad statische elektriciteit voordat u interne elektronische componenten aanraakt en houd printplaten alleen vast aan stabiele randen. Houd alle verwijderde fabrieksonderdelen georganiseerd totdat de digitale cluster is geïnstalleerd en gecontroleerd.

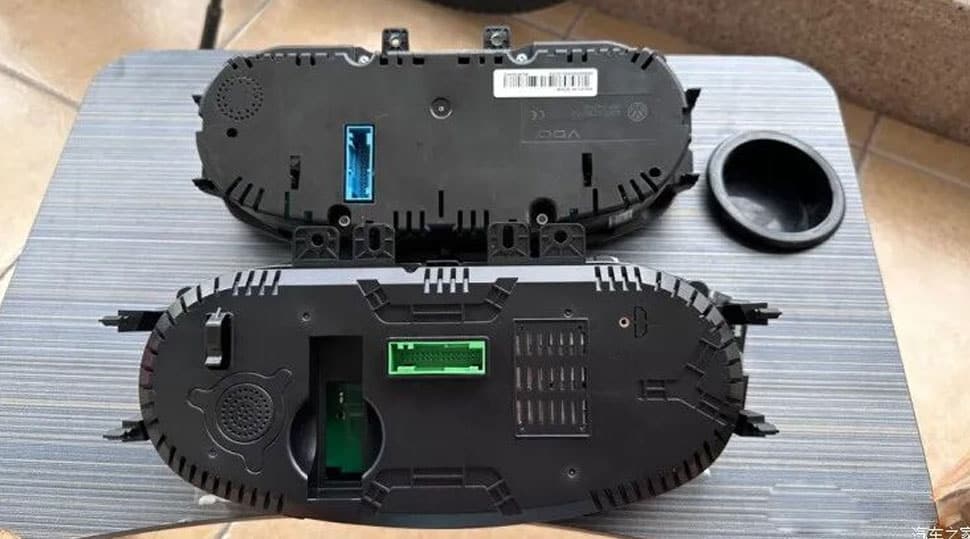

Verwijder de achterste schroeven van de originele clusterbehuizing
Verwijder de vier achterste bevestigingsschroeven van de originele mechanische cluster voordat u de behuizing opent.

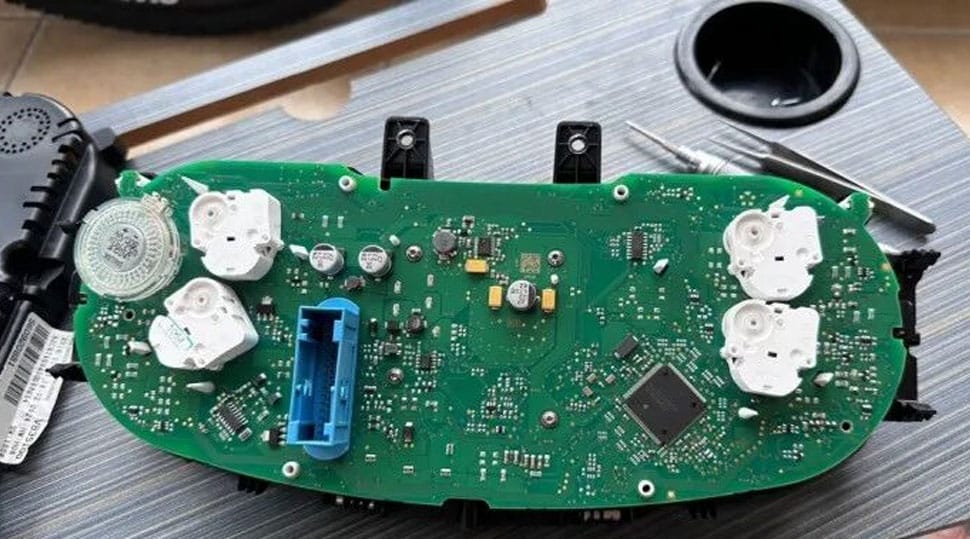

Open de originele achterbehuizing
Na het verwijderen van de schroeven opent u de originele achterbehuizing voorzichtig om de interne clusterassemblage bloot te leggen.

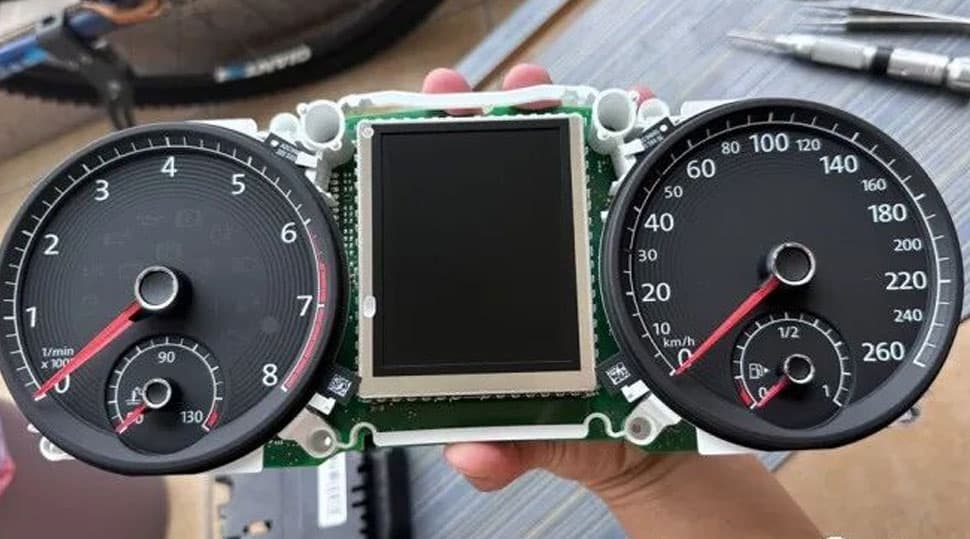

Verwijder de vier wijzers en bijbehorende schaalcomponenten
De originele wijzers en de bijbehorende onderdelen aan de schaalzijde moeten worden verwijderd voordat u het fabrieksmoederbord voorbereidt op overplaatsing.

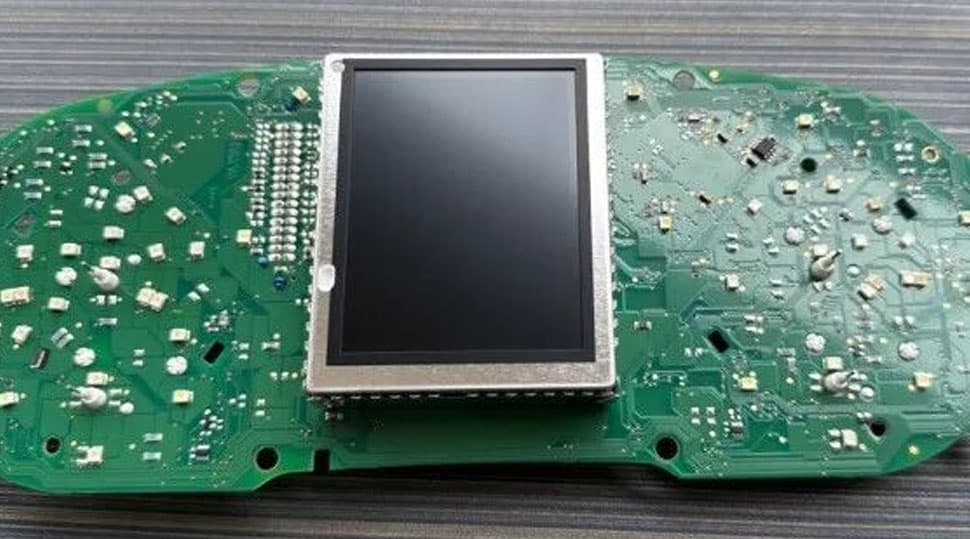

Verwijder het originele kleine displaypaneel voorzichtig
Verwijder de vier schroeven achter het originele kleine displaypaneel en til het paneel vervolgens voorzichtig op zonder het moederbord eronder te forceren.

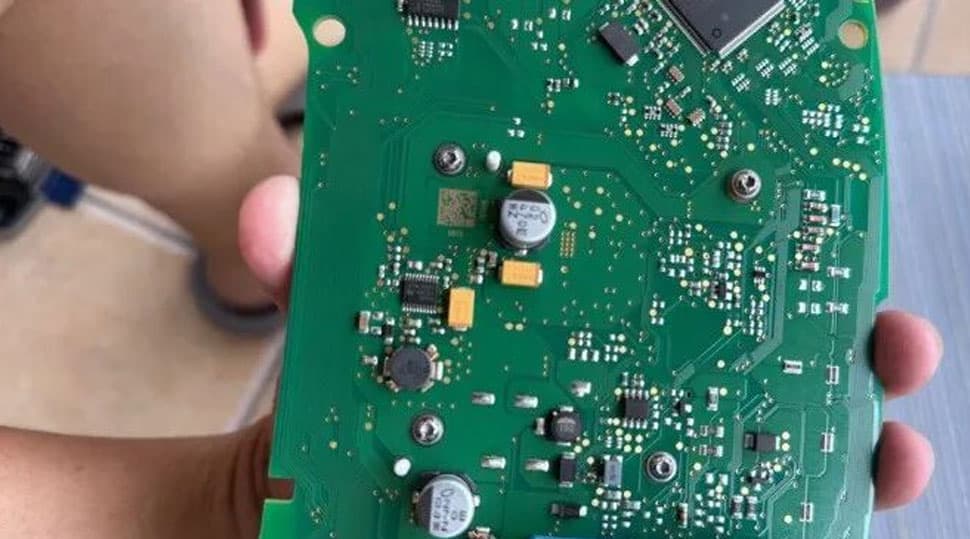

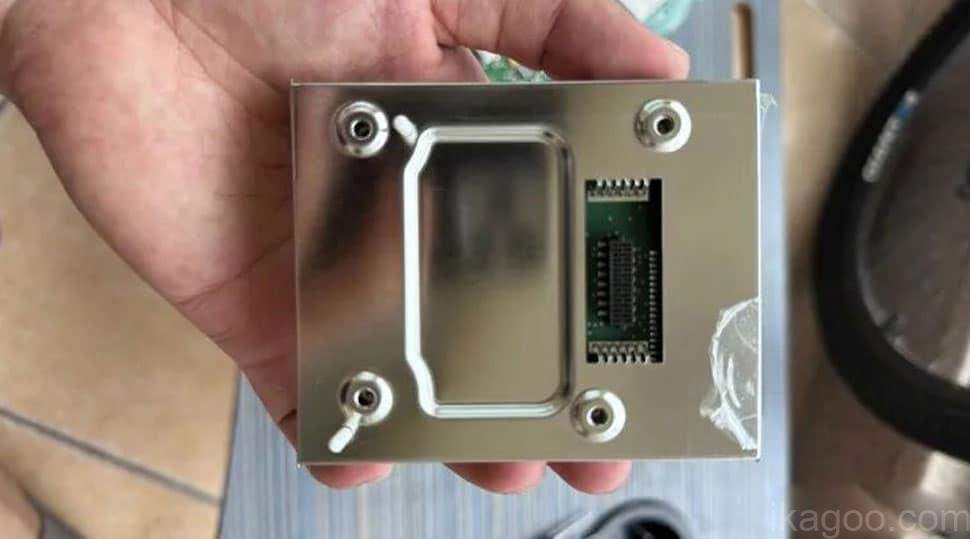

Bescherm en bewaar het verwijderde originele displaypaneel
Houd het verwijderde originele displaypaneel beschermd tijdens de installatie. Gooi originele onderdelen niet weg voordat de voltooide digitale cluster de eindverificatie heeft doorstaan.

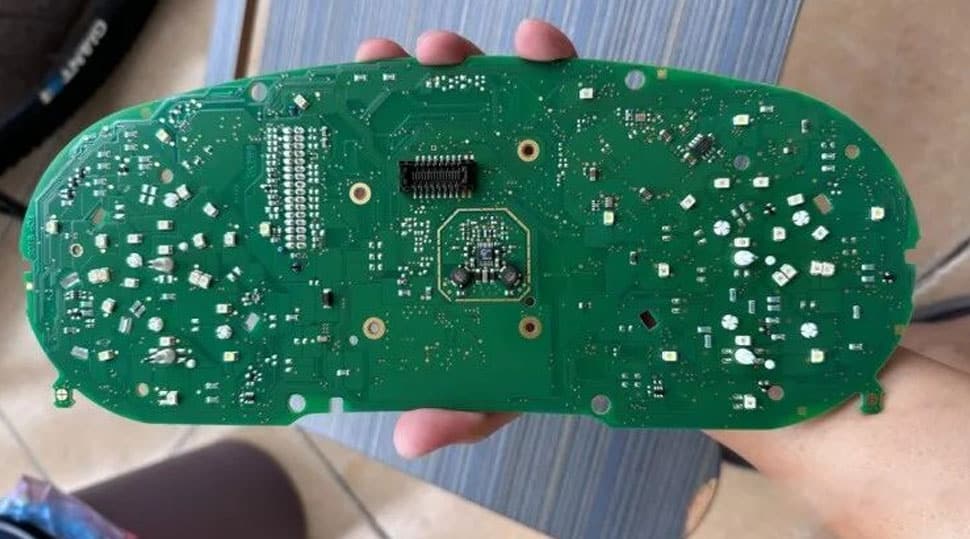

Verwijder de wijzersensoren maar behoud de originele zoemer
Maak elke wijzersensor los van het bevestigingspunt. De originele clusterzoemer of luidspreker aan de linkerkant moet blijven zitten waar dat vereist is voor deze installatieroute.

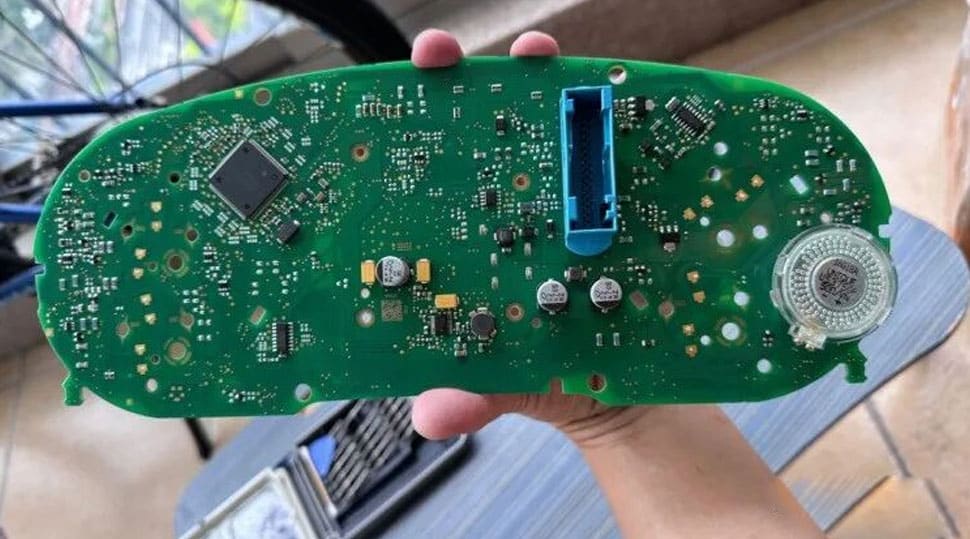

Bevestig de voorbereide staat van het fabrieksmoederbord
Op dit punt moet het fabrieksmoederbord in de juiste staat zijn voorbereid voor installatie in de nieuwe digitale clusterbehuizing.

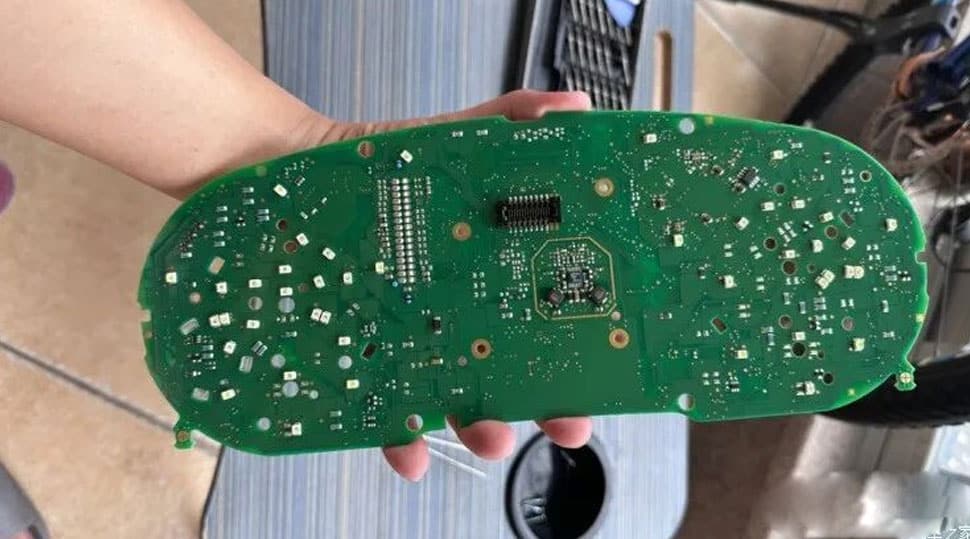

Plaats het originele moederbord in de digitale clusterbehuizing
Installeer het voorbereide originele moederbord in de nieuwe digitale behuizing en zet het vast met de vereiste montagepunten.

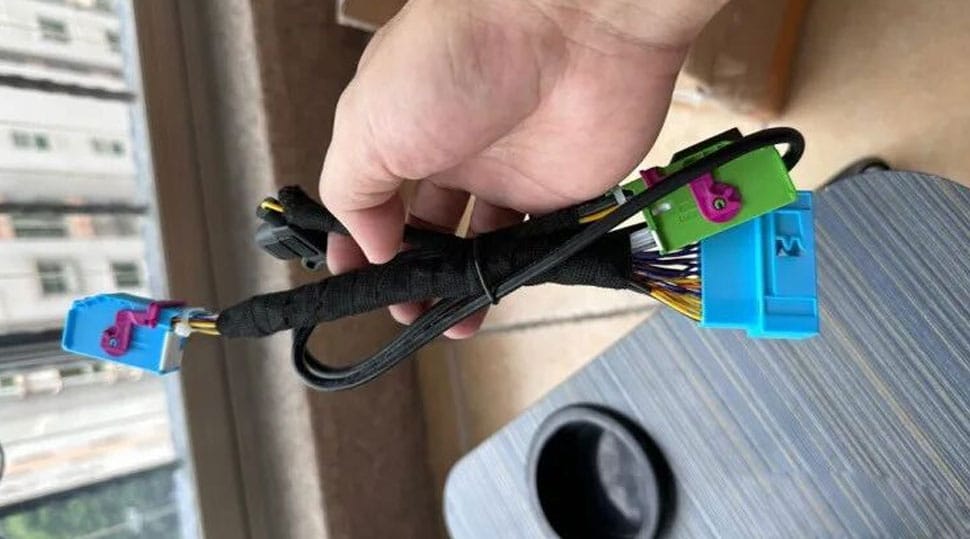

Sluit de speciale communicatiekabelboom aan
Het originele moederbord en de nieuwe digitale display-eenheid communiceren via de speciale kabelboom die is meegeleverd voor de bevestigde installatieroute.

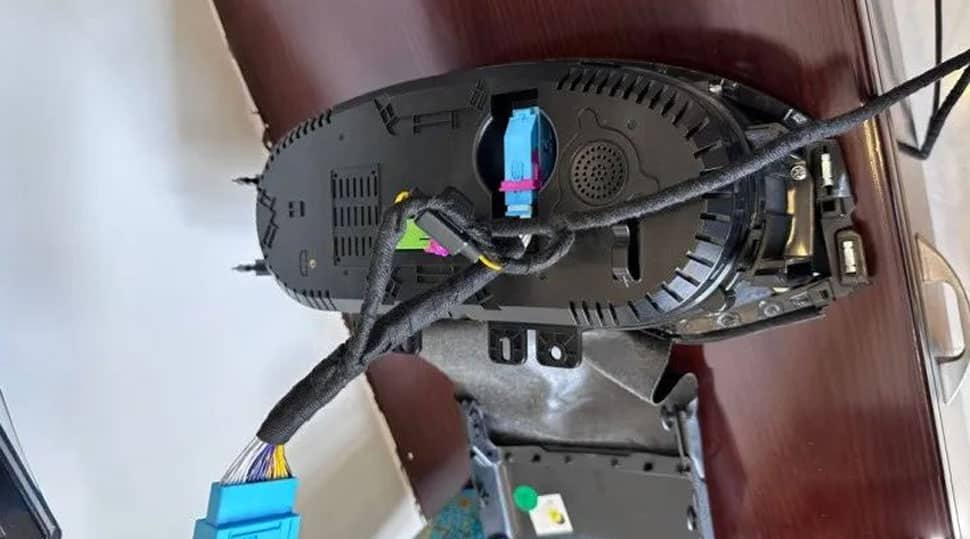

Leg de USB-updatkabel vóór de definitieve hermontage
Leg de USB-kabel naar een toegankelijke positie, zoals het opbergvak links onderaan, zodat deze beschikbaar blijft voor ondersteunde toekomstige software-updateprocedures.
Grens van de displayfunctie: als uw aankoopvereiste navigatie omvat, CarPlay-gerelateerde weergave of HDMI-projectie binnen het instrumentenpaneel, bevestig dan vóór het bestellen afzonderlijk de ondersteunde verbindingsroute. Lees de VW Audi Digitaal Cluster CarPlay Routegids.
Breng het originele decoratieve sierframe over
De elektronische ombouw is slechts één onderdeel van de installatie. Om een dashboardafwerking in OEM-stijl te behouden, wordt het originele decoratieve frame overgebracht naar de nieuwe digitale clusterassemblage.

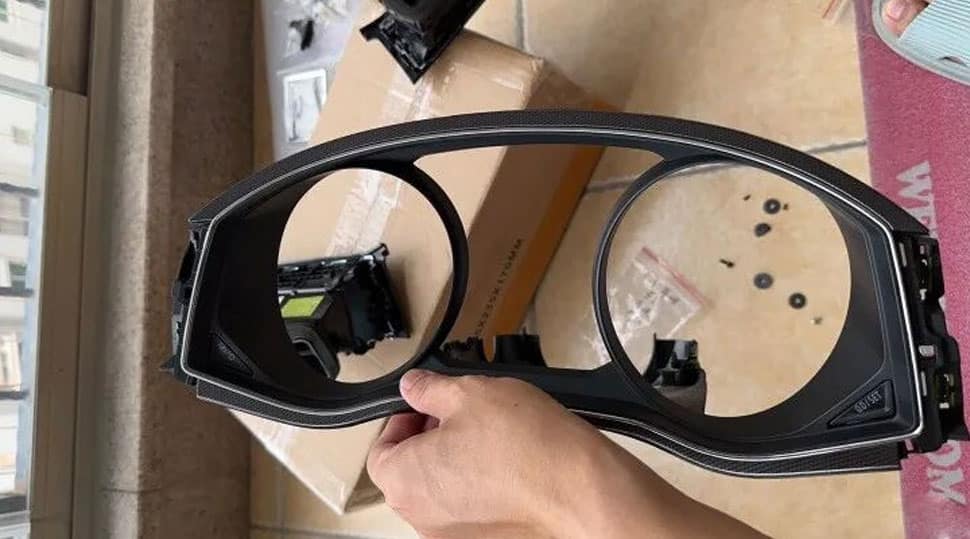

Verwijder het originele decoratieve frontframe
Scheid het originele decoratieve frontframe van het mechanische clusterhuis zodat het opnieuw kan worden gebruikt op de nieuwe digitale clusterassemblage.

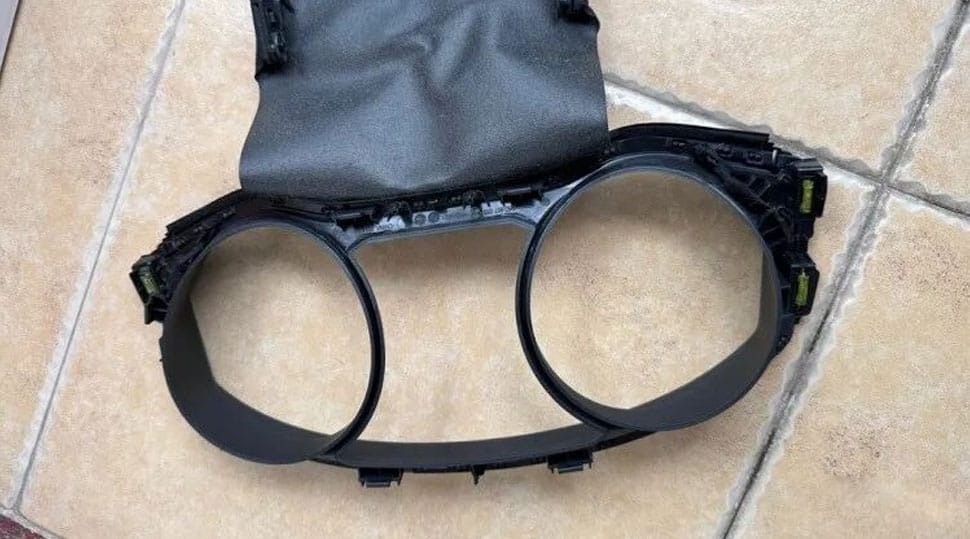

Scheid het frame van de originele basis
Nadat u het van de originele clusterbehuizing hebt losgemaakt, behandelt u het voorframe apart en houdt u de zichtbare afwerking beschermd.

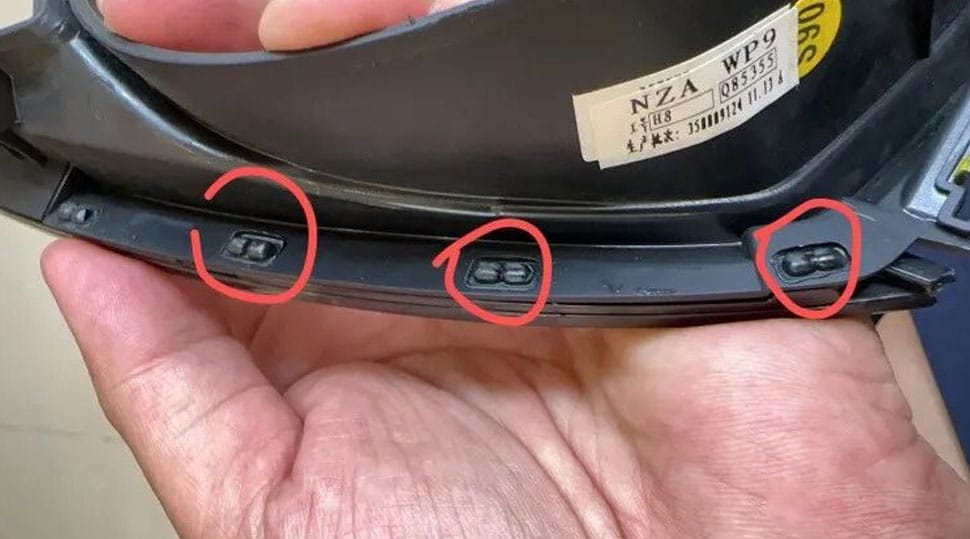

Verwijder de bestaande lijm voorzichtig
Gebruik een geschikt gereedschap om voorzichtig de bestaande smeltlijm te verwijderen, zodat het originele decoratieve frame netjes op de nieuwe assemblage kan worden geplaatst.

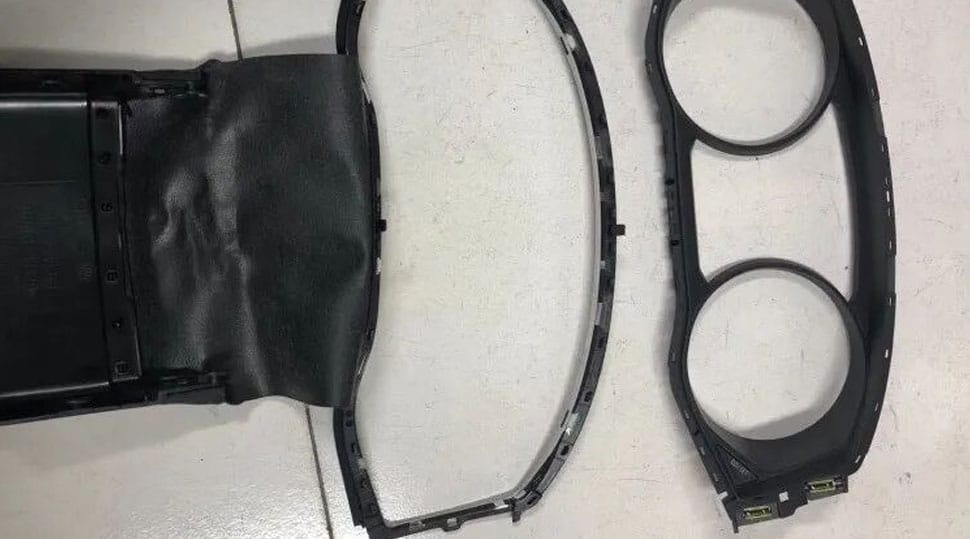

Bevestig dat het originele decoratieve frame volledig is gescheiden
Het originele decoratieve frame moet nu volledig gescheiden, schoon en klaar voor uitlijning met het nieuwe ondersteuningsgebied van de digitale cluster zijn.

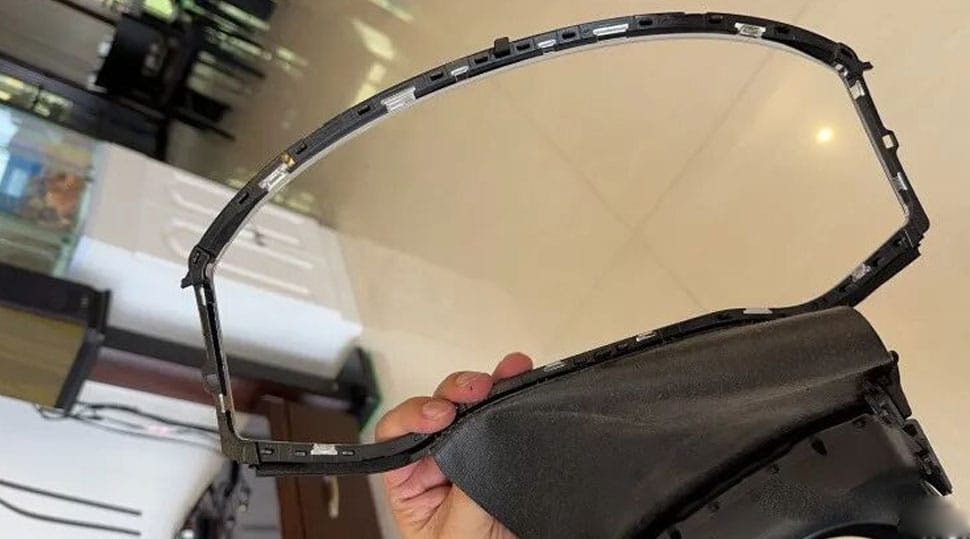

Bereid het ondersteuningsgebied van het nieuwe frame van de digitale cluster voor
Inspecteer het steungebied op de nieuwe digitale clusterunit voordat u lijm aanbrengt en het overgebrachte decoratieve frame uitlijnt.
Bevestig het originele decoratieve frame op het nieuwe cluster
Breng zorgvuldig geschikte lijm aan en lijn het frame correct uit zodat het voltooide dashboard er netjes en fabrieksmatig uitziet.

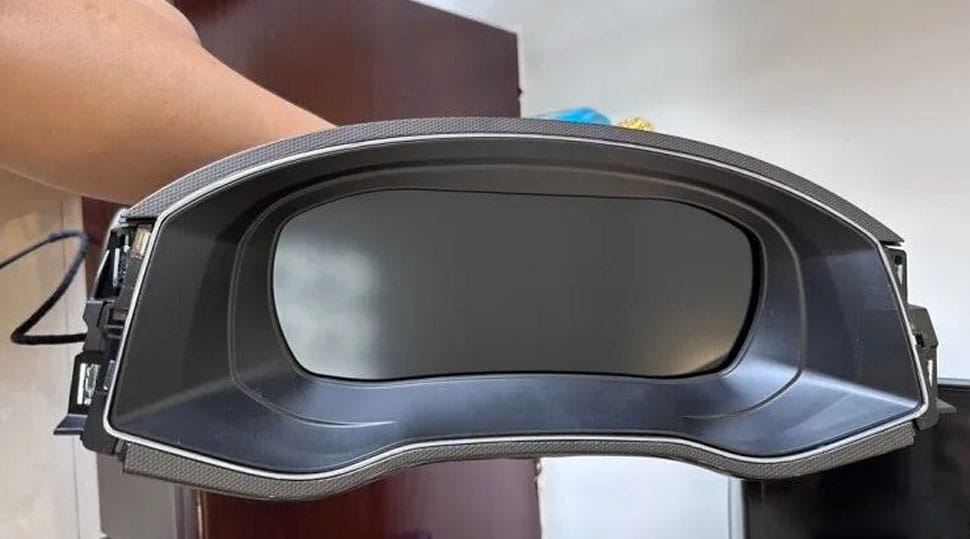

Plaats de voltooide digitale clusterunit opnieuw
Nadat het frame is bevestigd en het digitale cluster volledig is gemonteerd, plaatst u de voltooide unit terug in het dashboard en voert u de controles van de instellingen na installatie uit.
Controleer de originele kleine hulpprintplaat voordat u het dashboard sluit
Sommige originele mechanische dashboards in een hogere uitvoering bevatten een kleine hulpprintplaat achter het fabrieksdisplay. Als uw originele dashboard deze printplaat bevat, moet deze worden overgezet en correct worden vastgezet in de nieuwe digitale dashboardmodule.
Belangrijk: Als een originele hulpplaat vereist is en deze vergeten wordt of verkeerd wordt gemonteerd, kan de nauwkeurigheid van de brandstofweergave worden beïnvloed en kan het instrumentenpaneel een storing melden. Bevestig dit onderdeel vóór de eindmontage.
Volledige configuratie en kalibratie na fysieke installatie
Zodra het digitale instrumentenpaneel fysiek is geïnstalleerd en correct wordt ingeschakeld, voltooi je de vereiste controles na installatie. Deze omvatten bediening van het bedieningsmenu, bevestiging van de waarschuwingsinstellingen, verificatie van de hulpplaat waar van toepassing, kalibratiewerk en correctie van de fysieke verlichting voor de ondersteunde route.
Referentie voor bediening via de stuurkolom
Bekijk deze bedieningsafbeeldingen voordat je de configuratievideo's gebruikt. Ze tonen de bediening van de stuurkolom die wordt gebruikt om menu's te openen, door instellingen te bladeren en aanpassingen na installatie te bevestigen.
Video over instelling van winterband- en snelheidswaarschuwing
Gebruik dit vóór het verwijderen van het originele instrumentenpaneel om te bevestigen welke waarschuwinginstelling nodig is.
Installatievideo voor klein hulpbord
Gebruik dit wanneer het originele instrumentenpaneel het behouden hulpbord bevat dat in deze handleiding wordt getoond.
Kalibratievideo na installatie
Gebruik dit alleen nadat de fysieke installatie is voltooid en de unit correct inschakelt.
Video voor correctie van de instelling van de fysieke verlichting
Gebruik deze referentie als het geïnstalleerde traject het controleren of corrigeren van het gedrag van de fysieke lichtweergave vereist.
Volledige installatievideo van het Volkswagen Passat PQ Digital Cluster
Bekijk deze complete video voordat u het originele instrumentenpaneel verwijdert. Deze ondersteunt de demontage-, moederbordoverdracht-, decoratieve-raamoverdracht- en hermontagesequentie die in dit artikel wordt gebruikt.
Softwareonderhoud na installatie: als het geïnstalleerde digitale instrumentenpaneel later ondersteunde firmware-onderhoud nodig heeft, pas dan geen onbekend pakket toe. Volg de VW Audi digitale instrumentencluster software-updategids voor online en USB-updatepaden.

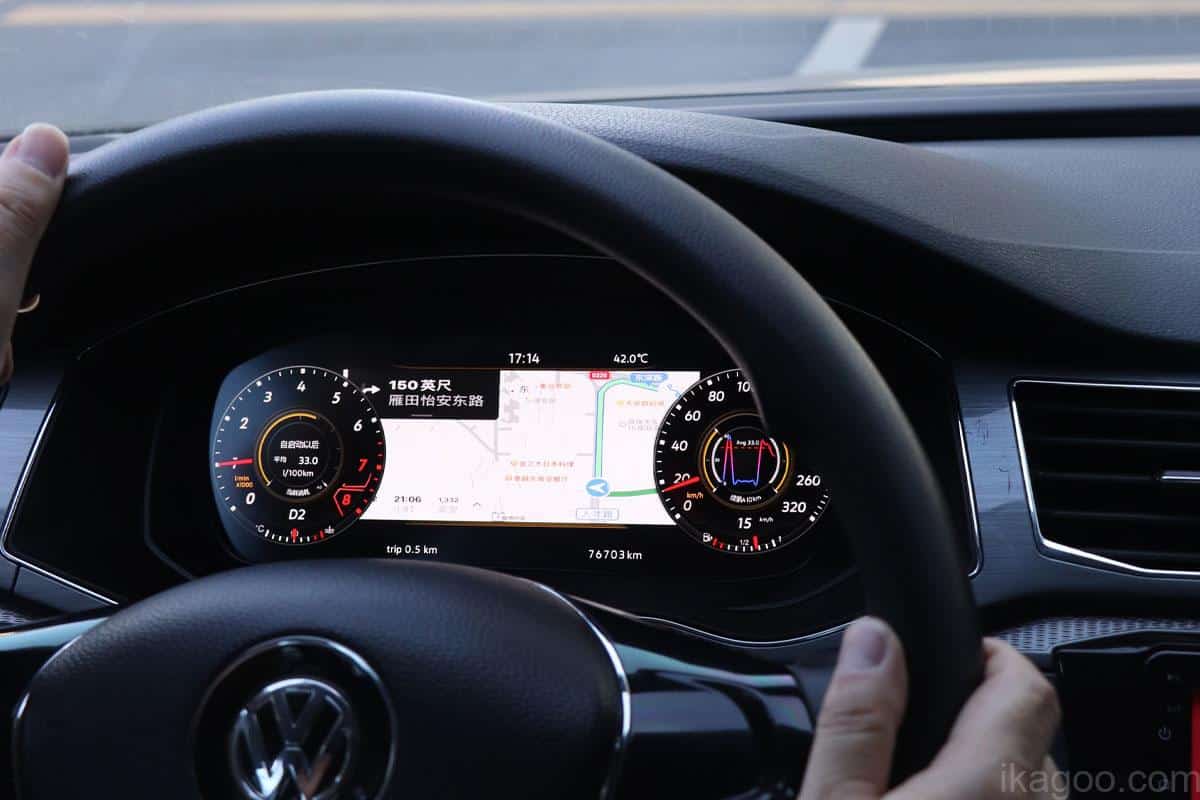

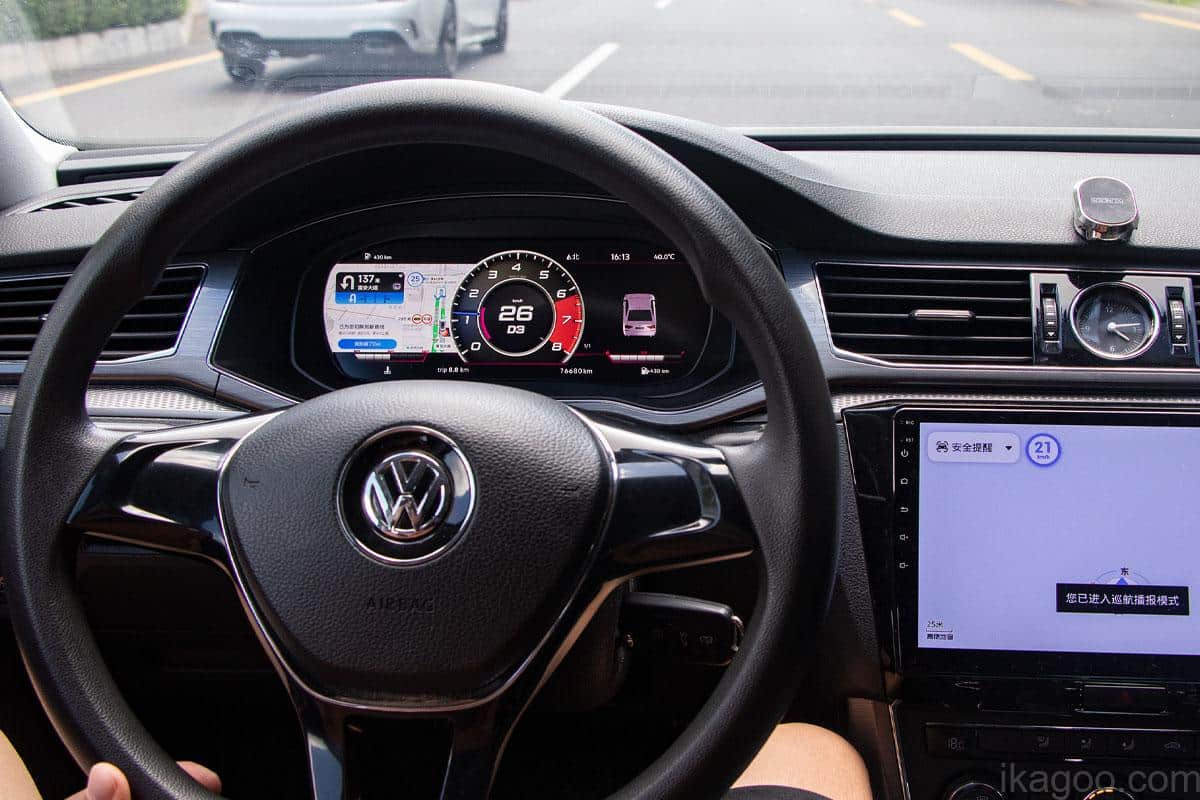

Voltooide upgrade van het LCD-dashboard van de Volkswagen Passat
Nadat het originele moederbord is overgezet, het sierframe is geïnstalleerd, het apparaat weer is gemonteerd en de controles na installatie zijn voltooid, zou het eindresultaat Upgrade van het LCD-dashboard van de Volkswagen Passat er schoon en geïntegreerd moeten uitzien met het originele dashboardontwerp.
Koop het Volkswagen Passat Digitale Instrumentencluster van iKagoo
Als uw originele mechanische cluster, dashboardopening en route voor behouden componenten overeenkomen met deze handleiding, gebruik dan de iKagoo productpagina om de fysieke Volkswagen Passat digitaal instrumentencluster.
Volkswagen Passat digitaal instrumentencluster
De hardware-route voor kopers die op zoek zijn naar een Volkswagen Passat digitale instrumentencluster upgrade, Passat PQ digitale clusterinstallatie of Plug-and-Play Passat Digitaal Cluster ombouw via de originele voertuigbekabeling zonder de fabriekskabelboom door te knippen of te splitsen.
Weet u niet zeker welk cluster past?
Als uw originele dashboard niet duidelijk overeenkomt met deze Passat PQ-route, gebruik dan de volledige iKagoo digitale instrumentcluster selectiegids voordat u een bestelling plaatst.
Software-updatespakket nodig?
Als uw Volkswagen digitale instrumentencluster al is geïnstalleerd en u firmware-onderhoudsinstructies nodig heeft, begin dan met de VW Audi digitale instrumentencluster software-updategids.
Als u compatibele software-updatepakketondersteuning nodig heeft voor een in aanmerking komend ondersteund systeem, gebruik dan de afzonderlijke FixMyDash ondersteuningsroute.
Servicemarge: FixMyDash biedt compatibiliteitsbeoordeling en compatibele updatepakketondersteuning waar beschikbaar onder de geselecteerde ondersteuningstermijn. Het is geen hardware-reparatieservice en garandeert geen oplossing voor elk bestaand dashboard-, bedrading-, display- of ander niet-gerelateerd voertuigprobleem.
Veelgestelde Vragen over de installatie van het Passat PQ digitale cluster
Wat betekent plug-and-play voor dit Volkswagen Passat PQ digitale cluster?
Het betekent dat de ondersteunde installatie de originele voertuigbekabelingsaansluiting gebruikt zonder de fabriekskabelboom door te knippen of te verbinden. De installatie vereist nog steeds verwijdering van het originele cluster, overdracht van het moederbord, overdracht van het decoratieve frame, passende behandeling van behouden componenten en configuratiecontroles na installatie.
Kan ik dit digitale cluster alleen op basis van het bouwjaar van het voertuig bestellen?
Nee. Deze handleiding is voor de bevestigde Volkswagen Passat PQ 2016–2017 route. Bevestig vóór aankoop de vorm van het originele cluster, de dashboardopening en de componentroute.
Waarom wordt het originele moederbord opnieuw gebruikt?
Omdat deze installatieroute is ontworpen rond het overzetten van het voertuigspecifieke originele cluster-moederbord naar de nieuwe digitale behuizing. Dit is bedoeld om de ondersteunde relatie met het originele bord te behouden voor de bevestigde route, maar een uiteindelijke functieverificatie blijft noodzakelijk na installatie.
Kan de originele clusterzoemer of luidspreker worden verwijderd?
Nee, niet waar de bevestigde route vereist dat deze blijft zitten. De originele zoemer of luidspreker moet worden behouden zoals getoond, omdat het verwijderen van een vereist onderdeel een clustergerelateerde storing kan veroorzaken.
Wat als het originele cluster een klein hulpbord bevat?
Zet het correct over vóór de uiteindelijke montage. Als een vereist origineel hulpbord wordt weggelaten of onjuist wordt gemonteerd, kan de nauwkeurigheid van de brandstofweergave worden beïnvloed en kan het cluster een storing melden.
Bevestigt deze handleiding CarPlay of de navigatieweergave in het cluster?
Nee, niet alleen door fysieke installatie. Als u navigatie, CarPlay-gerelateerde weergave of HDMI-projectie in het digitale cluster nodig heeft, bevestig de ondersteunde route dan apart via de VW Audi Digitaal Cluster CarPlay Routegids.
Hoe moet het cluster na installatie worden bijgewerkt?
Gebruik alleen de ondersteunde update-methode voor de bevestigde digitale cluster-versie. Read the VW Audi digitale instrumentencluster software-updategids voordat u een Online- of USB-updatepakket toepast.
Waar kan ik het fysieke Volkswagen Passat digitale cluster kopen?
Koop de hardware via iKagoo nadat u de compatibiliteit hebt bevestigd. Open de Volkswagen Passat Digital Instrument Cluster productpagina wanneer uw originele dashboard-route overeenkomt met deze installatiehandleiding.
Waar kan ik softwarepakketondersteuning aanvragen als ik al een ondersteund cluster bezit?
Gebruik de afzonderlijke FixMyDash softwareondersteuningsservice. De Volkswagen / Audi digitaal cluster upgradepakket biedt waar beschikbaar compatibele ondersteuning voor updatepakketten binnen de geselecteerde ondersteuningsperiode.
