Installatiehandleiding voor de Mercedes W221 Android-autoradio: 49 concrete stappen, oplossingen voor geluidsproblemen en controles op compatibiliteit voordat je tot aankoop overgaat
Installatiehandleiding voor Android-autoradio in de Mercedes S-Klasse W221: handleiding in 49 stappen voor NTG3.0 / NTG3.5
In deze iKAGOO-handleiding wordt uitgelegd hoe de installatie van een Android-autoradio in een Mercedes-Benz S-Klasse W221 in zijn werk gaat, van de inspectie van het dashboard tot het definitief aanbrengen van de afwerking. Deze handleiding is bedoeld voor eigenaren van een W221 die op zoek zijn naar een installatiehandleiding voor een Android-scherm in een Mercedes W221, een CarPlay-upgrade voor de W221 NTG3.0 / NTG3.5, het behoud van het fabrieks-COMAND-systeem, AUX-audiotoevoer, aansluiting van de LVDS-box en het oplossen van geluidsproblemen vóór de aankoop of installatie van de upgrade.
De W221 is niet zomaar een universele vervanging voor de autoradio. Bij een correcte Android-navigatie-upgrade in OEM-stijl moet rekening worden gehouden met het originele COMAND-systeem, de fabrieksversterker, het glasvezeltraject, het AUX-geluidstraject, de originele controller, de bedieningsknoppen op het stuur, het camerasignaal, het LVDS-beeldschermtraject en de inbouw in het dashboard.
In deze handleiding gebruikte installatiebewijzen
Deze handleiding is gebaseerd op referentiefoto’s van de installatie van een Android-autoradio in de Mercedes-Benz S-Klasse W221, controlepunten voor de bedradingsroute en ervaringen met de compatibiliteitsbeoordeling door iKAGOO voor voertuigen met NTG3.0 / NTG3.5. Het doel is niet alleen om te laten zien dat het scherm kan worden geïnstalleerd, maar ook om uit te leggen waar de daadwerkelijke installatierisico’s liggen: het verwijderen van de dashboardbekleding, toegang tot de fabriekshost, het omgaan met optische vezels, de AUX-audioroute, het LVDS-signaalpad, de reactie van de originele controller, het gedrag van de fabriekscamera en de uiteindelijke functietests.
Wetenschappelijke onderbouwing
- 49 referentiefoto’s van de installatie, gerangschikt in een stapsgewijze volgorde.
- Controlepunten voor de installatie van het dashboard, de bekleding, het fabrieksdisplay, de host-unit, de AUX-aansluiting, de glasvezelkabel, de protocolkabel en de LVDS-kabel van de W221.
- De logica die iKAGOO hanteert bij het controleren van de compatibiliteit, voordat de juiste productversie wordt aanbevolen.
Focus van de technische beoordeling
- Montage van het dashboard van de Mercedes-Benz S-Klasse W221 / V221.
- COMAND NTG3.0 / NTG3.5: controleer het model vóór aankoop.
- AUX-audio, glasvezel, LVDS-box, originele controller en grenzen voor het oplossen van cameraproblemen.
Belangrijke beperking
- Zelfs binnen hetzelfde modeljaar van de W221 kunnen er verschillen bestaan in het audiosysteem, de camera, de stuurpositie en de eerdere bedradingsgeschiedenis.
- De uiteindelijke compatibiliteit mag niet uitsluitend op basis van het bouwjaar worden bepaald.
- Kopers dienen vóór het plaatsen van een bestelling echte foto’s van het voertuig te sturen.
Hoe deze gids eigenaren van een W221 helpt bij het nemen van een beslissing
Dit hoofdstuk is bedoeld voor eigenaren van een Mercedes S-Klasse W221 die al bijna een aankoop- of installatiebeslissing hebben genomen. In plaats van de upgrade te behandelen als een standaard autostereo-klus, worden hier drie praktische aspecten apart behandeld: het kiezen van de juiste Mercedes W221 Android-headunit, inzicht krijgen in het installatieproces en het voorkomen van veelvoorkomende problemen met het Android-scherm van de W221.
Voordat u het apparaat koopt
- Mercedes W221 Android-autoradio
- Mercedes S-Klasse W221 Android-scherm
- W221 CarPlay- en Android Auto-upgrade
- 12,3 inch W221 Android-navigatiesysteem
- Koop een Mercedes W221-stereo met Android
Voordat met de installatie wordt begonnen
- Installatie van een Android-autoradio in een Mercedes W221
- W221 NTG3.0 Android-scherm installeren
- W221 NTG3.5 Android-navigatiesysteem achteraf inbouwen
- Handleiding voor het verwijderen van het dashboard van de Mercedes W221
- Handleiding voor de bedrading van het Android-scherm van de W221
Als er na het aansluiten een probleem optreedt
- W221 Android-scherm: geen geluid
- W221 AUX-audioaansluiting
- Aansluiting van de W221 LVDS-box
- De fabriekscamera van de W221 werkt niet
- W221 originele COMAND-bevestiging
| Vraag van de eigenaar | Praktisch antwoord | Waarom het belangrijk is |
|---|---|---|
| Is de Android-autoradio voor de W221 plug-and-play? | Nee, niet in de zin van een simpel accessoire. Professionele installatie wordt aanbevolen. | De procedure omvat het verwijderen van de dashboardbekleding, het verwijderen van het fabrieksdisplay, toegang tot de centrale eenheid, AUX, glasvezel, LVDS en het testen van de functies. |
| Wat is het grootste risico bij de installatie? | Geen geluid, zwart scherm, onstabiel LVDS-beeld, probleem met de camera of storing in de reactie van de originele controller. | De meeste problemen zijn te wijten aan de bedradingsroute, de signaalroute, de audioroute of verkeerde aannames over de compatibiliteit. |
| Waar moet je op letten voordat je iets koopt? | NTG3.0 / NTG3.5, dashboard, controller, audiosysteem, cameraroute, foto’s van linksgestuurde en rechtsgestuurde modellen en aansluitingen. | Het modeljaar alleen is niet voldoende om te bepalen of het om de juiste productversie gaat. |
| Who is this upgrade best for? | Eigenaren van een W221 die hun cockpit volledig willen vernieuwen, en niet alleen genoegen nemen met de goedkoopste CarPlay-optie. | De meerwaarde zit hem in de breedbeeld-interface van Android, de OEM-achtige inbouw, de correcte integratie en de ondersteuning. |
Geschiktheid voor voertuigen en doelgroep
Deze handleiding is bedoeld voor eigenaren van een Mercedes-Benz S-Klasse W221 die op zoek zijn naar een upgrade naar een 12,3-inch Android-headunit of Android-navigatiescherm voor de fabriekssystemen NTG3.0 of NTG3.5. Deze handleiding is nuttig voor eigenaren van de S350, S400 Hybrid, S450, S500, S550, S600, S63 AMG, S65 AMG en de V221 met lange wielbasis, maar de uiteindelijke compatibiliteit moet nog steeds worden gecontroleerd aan de hand van de daadwerkelijke auto.
| Hoofdvoertuig | Mercedes-Benz S-Klasse W221 / Mercedes S-Klasse W221 / Mercedes S-Klasse W221 / Mercedes Classe S W221 |
|---|---|
| Algemene systeemfocus | COMAND NTG3.0 / NTG3.5, geverifieerd aan de hand van foto’s van het originele menu en het dashboard, en niet alleen op basis van de modelnaam. |
| Upgrade waar kopers naar zoeken | Mercedes W221 Android-autoradio, W221 Android-scherm, W221 CarPlay-upgrade, 12,3 inch W221 Android-navigatiesysteem, installatie van een W221 Android-stereo-installatie. |
| Foto’s die u vóór het plaatsen van de bestelling moet opsturen | Foto van het dashboard aan de voorzijde, foto van het fabrieksscherm, foto van het COMAND-menu, foto van de bedieningsknop op de middenconsole, indeling voor links- en rechtsgestuurde voertuigen, informatie over het audiosysteem en de versterker, camerastatus en, indien beschikbaar, foto’s van de aansluitingen. |
| Niet deze handleiding | Dit is geen handleiding voor het vervangen van een digitaal instrumentenpaneel. Deze handleiding is bedoeld voor de installatie van een Android-autoradio of een Android-navigatiescherm. |
| Bevestigingsitem | Waarom dit belangrijk is voor de inbouw van een Android-autoradio in de W221 |
|---|---|
| NTG3.0 / NTG3.5-systeem | Heeft invloed op het LVDS-weergavepad, het oorspronkelijke COMAND-gedrag, de kabelroute en de productconfiguratie. |
| Oorspronkelijke vorm van het dashboard en het scherm | Controleert of het fysieke schermframe en de dashboardmal bij het voertuig passen. |
| Bedieningspaneel in de middenconsole | Helpt vaststellen of het oorspronkelijke gedrag van het bedieningspaneel behouden kan blijven en hoe het omschakelen tussen protocollijnen moet worden afgehandeld. |
| Beschikbaarheid van AUX / AMI | Heeft betrekking op de audio-uitvoer van Android en veelvoorkomende problemen met het ontbreken van geluid. |
| Fabrieksversterker en glasvezel | Een onjuiste aansluiting van de glasvezelkabel of een onjuiste route van de versterker kan leiden tot geluidsuitval of problemen met de fabrieksaudio. |
| Fabrieks achteruitrijcamera | Of de camera behouden blijft, hangt af van de oorspronkelijke cameraroute en de gekozen uitrusting. |
| LHD / RHD-indeling | De stand van het stuur kan van invloed zijn op de montage van de dashboardbekleding, de kabelgeleiding en de toegankelijkheid voor de installatie. |
| Eerdere aftermarket-bedrading | Oude aanpassingen kunnen de verwachte kabelroute wijzigen en het installatierisico vergroten. |
Handleiding voor de installatie van een Mercedes W221 Android-autoradio in 49 stappen
In de onderstaande handleiding wordt elke installatiestap apart behandeld. De opzet volgt een professionele logica: controleer eerst het originele dashboard, open vervolgens de bekleding, verwijder het fabrieksdisplay en de hoofdunit, leg de bedrading voor het audio-/display-/bedieningssysteem van de W221 aan, monteer de behuizing voor het grote scherm, test de functies en sluit ten slotte het dashboard weer af.
Fase 1: Het beoogde resultaat en de oorspronkelijke indeling van het dashboard vaststellen
Bekijk de installatieprocedure voor de W221 Android-autoradio

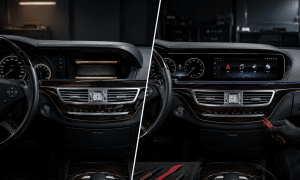

Deze eerste referentieafbeelding geeft de beoogde installatiesituatie weer: een Android-navigatie-upgrade voor een Mercedes S-Klasse W221, geen universele schermvervanging.
- Controleer: originele dashboardstijl en verwachte montage op een groot scherm.
- Waarom het belangrijk is: De verwachtingen van de koper moeten overeenkomen met het daadwerkelijke installatietraject van de W221.
Controleer de oorspronkelijke plaats van het dashboard voordat u het demonteert
Voordat je met gereedschap aan de bekleding begint, moet je de vorm van het originele scherm, het COMAND-gedeelte, de centrale bedieningseenheid en het dashboard vergelijken met de ondersteunde installatieroute voor de W221 Android-headunit.
- Controleer: NTG3.0 / NTG3.5-menu, indeling voor links- en rechtsgestuurde auto’s, stijl van de bedieningsunit.
- Waarom het belangrijk is: Een verkeerde systeemidentificatie kan leiden tot een verkeerde kabelboom of een verkeerde LVDS-/audiotrace.
Maak de dashboardbekleding aan de linkerkant los
Begin bij de zijbekleding om de eerste toegang tot het dashboard te openen. Gebruik een plastic bekledingsgereedschap en maak de klemmen geleidelijk los.
- Controleer: weerstand van het paneel, richting van de klem, leeftijd van de trim.
- Risico: Als je oude sierlijsten met geweld verwijdert, kunnen de klemmen breken of kunnen zichtbare oppervlakken krassen oplopen.
Draai de eerste zichtbare bevestigingsschroef los
Zodra de sierlijst is geopend, verwijdert u de zichtbare schroef voordat u verdergaat met het volgende paneel. Probeer een vastzittend paneel niet met meer kracht los te wrikken.
- Controleer: schroeftype en oorspronkelijke positie.
- Professionele gewoonte: Bewaar de schroeven per locatie, zodat ze bij de montage weer op de juiste plaats kunnen worden aangebracht.
Maak de dashboardbekleding aan de rechterkant los
Maak de rechterbekleding los nadat de linkerkant is losgemaakt. Hierdoor wordt de toegang tot het dashboard gelijkmatig verdeeld en wordt ongelijkmatige belasting voorkomen.
- Controleer: verborgen klemmen en bevestigingspunten.
- Waarom het belangrijk is: Het verwijderen van de nette afwerking heeft invloed op het uiteindelijke uiterlijk in OEM-stijl.
Draai de volgende bevestigingsschroeven van het dashboard los
Ga door met het verwijderen van de schroeven in het zichtbare gedeelte van het dashboard. Hierdoor worden de ventilatieopening en het onderste deel van het display voorbereid op een veilige verwijdering.
- Controleer: schroeven langs de randen van de sierlijsten en bij de naden van de panelen.
- Risico: Ontbrekende schroeven kunnen de sierlijst doen barsten wanneer eraan wordt getrokken.
Fase 2: Ventilatieopeningen, klimaatpaneel en raamkozijnafwerking
Verwijder het ventilatierooster van de airconditioning voorzichtig
Het ventilatiegedeelte geeft toegang tot het onderste scherm. Houd het snijgereedschap onder een kleine hoek om krassen op de zichtbare rand van het dashboard te voorkomen.
- Controleer: ontgrendeling van de ventilatieklem en druk op de omliggende sierlijst.
- Risico: gebroken ventilatieklemmen of bekraste sierlijsten.
Draai de bevestigingsschroeven van het ventilatiegedeelte los
Deze schroeven zetten het volgende sierstuk vast. Door ze eerst te verwijderen, voorkom je dat er onnodige kracht wordt uitgeoefend op het bedieningspaneel van de klimaatregeling en de sierstrip rond het scherm.
- Controleer: schroefdiepte en -positie.
- Waarom het belangrijk is: Het dashboard van de W221 bestaat uit gelaagde bekleding, niet uit één los paneel.
Maak het bedieningspaneel voor de klimaatregeling los
Verplaats het paneel pas als de bevestigingspunten zijn losgemaakt. Het klimaatpaneel moet worden beschermd, omdat het deel blijft uitmaken van de uiteindelijke indeling van het dashboard.
- Controleer: de positie van de connector en de uitlijning van het paneel.
- Risico: een loszittend paneel of een beknelde kabel tijdens het opnieuw monteren.
Verwijder de onderste sierstrip onder het fabrieksscherm
Deze onderste sierlijst bedekt het volgende bevestigingstraject voor het fabrieksdisplay. Verwijder deze voordat u de bovenste schermsierlijst aanraakt.
- Controleer: afwerkingsrand en bevestigingspunten.
- Waarom het belangrijk is: De beschadigde onderrand doet afbreuk aan de afwerking in OEM-stijl.
Begin met het losmaken van de bovenste dashboardbekleding
De bovenste sierlijst moet gelijkmatig worden losgemaakt voordat het fabrieksdisplay toegankelijk wordt. Buig de ene kant niet terwijl de andere kant nog vergrendeld is.
- Controleer: introductie van de clip over het gehele assortiment.
- Risico: ongelijkmatige spanning van de bekleding of vervorming van het paneel.
Blijf de bovenste rand gelijkmatig losmaken
Werk met kleine bewegingen over de sierlijst heen. Door de druk gecontroleerd los te laten, blijft het paneel recht en wordt de zichtbare afwerking van het interieur beschermd.
- Controleer: of de sierlijst gelijkmatig beweegt.
- Professionele gewoonte: stop als de ene kant meer weerstand biedt dan de andere.
Maak het verwijderen van de bovenste sierlijst af
Zodra de sierlijst los zit, leg je deze op een beschermd oppervlak neer. Krassen hierop zijn zichtbaar nadat het Android-scherm is gemonteerd.
- Controleer: bevestigingsclips en bevestigingslipjes.
- Waarom het belangrijk is: De uiteindelijke installatie op het grote scherm moet rondom netjes worden afgewerkt.
Draai de originele schroeven van het bedieningspaneel los
Deze schroeven houden het originele bedieningspaneel op zijn plaats. Door ze te verwijderen, kunt u het paneel veilig verplaatsen zonder aan verborgen aansluitingen te trekken.
- Controleer: de positie van de schroef en de speling van de kabel.
- Risico: Als je aan het paneel trekt terwijl het nog vastzit, kunnen de bevestigingen beschadigd raken.
Fase 3: Verwijder het fabrieksbedieningspaneel, het display en het dashboardgedeelte
Verwijder het originele bedieningspaneel
Het bedieningspaneel van de fabriek maakt deel uit van het interactietraject van de W221. Ga voorzichtig te werk en let goed op de positie van de stekkers voordat u iets loskoppelt.
- Controleer: vergrendelingen van de connectoren en de oorspronkelijke kabelgeleiding.
- Risico: De originele controller kan defect raken als de connectoren met geweld worden aangesloten.
Draai de bevestigingsschroeven van het fabrieksscherm los
Ondersteun het scherm terwijl u de schroeven verwijdert. Het scherm mag niet aan de kabels blijven hangen nadat de bevestigingsschroeven zijn verwijderd.
- Controleer: de posities van de bevestigingspunten weergeven.
- Waarom het belangrijk is: Door het fabrieksscherm te verwijderen, wordt het traject van het beeldsignaal zichtbaar.
Koppel het fabrieksdisplay los en verwijder het
Maak de vergrendeling van de beeldschermconnector los voordat u het originele scherm verwijdert. Trek niet aan de kabel zelf.
- Controleer: de stand van de connector en de vergrendelingslip.
- Risico: Een beschadigde beeldschermconnector kan leiden tot problemen met een zwart scherm.
Draai de bevestigingsschroeven van het instrumentenpaneel los
Bij de constructie met groot scherm moet er rondom het instrumentenpaneel en het display ruimte zijn. Draai deze schroeven los voordat u het dashboarddeel verplaatst.
- Controleer: schroefposities rondom het instrumentgedeelte.
- Risico: Als je dit gedeelte forceert, kan dit invloed hebben op de uiteindelijke uitlijning van het scherm.
Koppel het originele dashboardgedeelte los en verwijder het
Maak foto’s voordat u de stekker uit het stopcontact haalt. Dit helpt iKAGOO of de installateur om het fabrieksconnectortraject te controleren mocht er later een storing moeten worden opgelost.
- Controleer: de posities van de fabrieksconnectoren en de kabellengte.
- Waarom het belangrijk is: Een traceerbare bedrading verkort de diagnosetijd.
Fase 4: Open het gedeelte met de centrale bediening en de fabriekshost-unit
Draai de eerste bevestigingsschroef van de middelste bedieningsknop los
Het bedieningspaneel in het midden moet worden geopend om bij de dieper gelegen bedrading van het COMAND-systeem en de host-unit te kunnen komen. Begin met de zichtbare bevestigingsschroef.
- Controleer: de positie van de schroeven en de beweging van het paneel.
- Risico: spanning in het paneel als slechts één zijde wordt losgemaakt.
Draai de tweede bevestigingsschroef van de bedieningsknop in het midden los
Draai de bijbehorende schroef los voordat u het middenpaneel optilt. Zo voorkomt u dat het paneel tijdens het verwijderen verdraait.
- Controleer: beide kanten zijn volledig losgelaten.
- Professionele gewoonte: Houd de bij elkaar horende schroeven bij elkaar.
Verwijder het originele centrale bedieningspaneel
Til het paneel met gematigde druk op en controleer of de bedrading niet te los zit. De fabriekscontroller kan na de upgrade naar het Android-scherm nog steeds worden gebruikt.
- Controleer: kabeltraject en spanning op de connector.
- Risico: storing in de originele controller als gevolg van loszittende of overbelaste bedrading.
Wrik de CD-/host-trimkaart los
Deze afwerkingsplaat bedekt het fabrieksgedeelte van de behuizing. Bescherm het oppervlak, want dit blijft na het opnieuw monteren zichtbaar.
- Controleer: de richting van de clip aanpassen en de randen bijsnijden.
- Waarom het belangrijk is: Nauwkeurig afwerkingswerk draagt bij aan een professioneel eindresultaat.
Draai de eerste fabrieksschroef van het host-gebied los
De hoofdeenheid moet volledig worden losgemaakt voordat u toegang krijgt tot de bedrading. Trek de fabrieksunit niet naar voren zolang de schroeven nog vastzitten.
- Controleer: positie van de bevestigingsschroef en bevestiging van de beugel.
- Risico: een verbogen beugel of beschadigde fabrieksbedrading.
Draai de tweede fabrieksschroef van het host-gebied los
Maak het tegenoverliggende bevestigingspunt los om de hoofdeenheid gelijkmatig los te maken. Dit vermindert de druk op de eenheid en de omliggende bekleding.
- Controleer: beide schroefpunten zijn open.
- Waarom het belangrijk is: Zelfs bij het losmaken wordt de COMAND-eenheid in de fabriek beschermd.
Verwijder het sierpaneel van de behuizing
Door dit paneel te verwijderen, ontstaat er ruimte voor de host-unit en de kabelroute van de Android-headunit.
- Controleer: bevestigingsclips en kabelruimte.
- Risico: loszittende bekleding of geluidsoverlast als de klemmen beschadigd zijn.
Draai de originele schroeven van de hoofdunit los
Ondersteun de fabriekshostunit terwijl u de schroeven losdraait. De bedrading achter de unit mag het gewicht van de unit niet dragen.
- Controleer: losse kabel achter de fabrieksunit.
- Risico: beschadiging van de optische vezel of de connector.
Verwijder de originele hostunit om toegang te krijgen tot de bedrading
Dit is het aansluitpunt voor de belangrijkste integratiewerkzaamheden: glasvezel, AUX-audio, overdrachtskabel, protocolverbinding en LVDS-signaal.
- Controleer: Controleer de aansluitindeling van de connector voordat u deze loskoppelt.
- Waarom het belangrijk is: De meeste problemen met geluid of beeld vinden hun oorsprong in dit gebied.
Fase 5: Aansluiting van glasvezel, AUX-audio, protocolkabel en LVDS-box
Ga zorgvuldig om met de originele glasvezelkabel
De fabrieksaudio en -communicatie van de W221 kunnen afhankelijk zijn van het glasvezeltraject. Zorg ervoor dat de glasvezelkabel goed is aangesloten en correct is aangelegd.
- Controleer: de positie van de glasvezelconnector en de buigradius.
- Risico: geen geluid of problemen met de fabrieksaudio.
Sluit de overdrachtskabel van de Android-autoradio aan
De aansluitkabel vormt de verbinding tussen het fabriekssysteem en het Android-scherm. Controleer de richting van de connector en de uitlijning van de pinnen voordat u deze vastzet.
- Controleer: de stand van de stekker en of deze goed is aangesloten.
- Risico: een onstabiele stroomvoorziening, verlies van de oorspronkelijke functie of een storing in de besturing.
Sluit de AUX-audio-aansluiting aan
De AUX-routering is een belangrijk controlepunt voor het ontbreken van geluid op het Android-scherm van de W221. Controleer de AUX-aansluiting en de bronkeuze voordat u het dashboard sluit.
- Controleer: AUX-aansluiting, audiobron en versterkertraject.
- Risico: Android start normaal op, maar er is geen geluid.
De navigatiespeaker / geluidsroute wijzigen
In deze stap wordt bepaald hoe de navigatie en het systeemgeluid van Android worden doorgestuurd. Controleer de geluidsuitvoer voordat u de bekleding weer aanbrengt.
- Controleer: geselecteerde route en luidsprekeruitgang.
- Waarom het belangrijk is: Een verkeerde geluidsroute is een veelvoorkomende klacht bij de installatie.
Wijzig de regel met het oorspronkelijke protocol van het bedieningspaneel
De protocolkabel beïnvloedt het gedrag van de fabriekscontroller. Schakel niet op basis van giswerk; controleer de meegeleverde bedradingsroute en de exacte W221-configuratie.
- Controleer: protocolconnector en de oorspronkelijke reactie van de controller.
- Risico: het oorspronkelijke gedrag van de bedieningsknop of -toets werkt mogelijk niet meer.
Sluit de externe LVDS-box aan
De LVDS-box zorgt voor de integratie van het beeldsignaal. Bevestig de box goed en controleer of de kabel niet los zit of onder spanning staat.
- Controleer: Bevestiging van de LVDS-kabel en beeldstabiliteit.
- Risico: zwart scherm, flikkering of een onstabiel oorspronkelijk weergavepad.
Fase 6: Monteer de structuur van het grote scherm en de originele onderdelen van het instrumentenpaneel
Installeer de bevestigingsbeugel voor het grote scherm
De beugel zorgt voor de uiteindelijke stabiliteit en uitlijning van het scherm. Plaats deze haaks voordat u de Android-schermunit aanbrengt.
- Controleer: de positie van de beugel, de schroefgaten en de plaatsing op het dashboard.
- Risico: een ongelijkmatige aansluiting van het scherm of trillingsgeluid.
Verwijder de originele schroeven in het instrumentenpaneel
Hiermee wordt de instrumentruimte voorbereid op de overgang naar of integratie met de structuur met groot scherm.
- Controleer: bevestigingspunt van de schroef en steun voor het instrumentenpaneel.
- Waarom het belangrijk is: Door een correcte overdracht blijft de indeling van de cockpit samenhangend.
Verwijder het sierframe van de meter
De decoratieve omlijsting beïnvloedt de uiteindelijke visuele overgang tussen het oorspronkelijke instrumentgedeelte en de structuur van het Android-scherm.
- Controleer: bevestigingsclips en de staat van de afwerking.
- Risico: een slechte uitlijning of zichtbare openingen na de installatie.
Plaats het originele dashboard in de mal voor het grote scherm
Deze stap zorgt ervoor dat de oorspronkelijke indeling van de instrumenten behouden blijft, terwijl het bredere Android-scherm in het dashboard van de W221 kan worden geïntegreerd.
- Controleer: ruimte tussen de panelen en de aansluitingen.
- Waarom het belangrijk is: Dit is het verschil tussen een installatie in OEM-stijl en een losse opstelling in tabletstijl.
Monteer de originele bevestigingsbeugel van het instrument
Zet de beugel gelijkmatig vast, zodat het instrumentengedeelte stabiel blijft en niet verschuift nadat de dashboardbekleding is gemonteerd.
- Controleer: schroefbevestiging en stabiliteit van de beugel.
- Risico: trillingen, uitlijningsfouten of trimdruk.
Sluit de originele meters en het Android-scherm aan
Controleer, voordat u het scherm vastzet, of alle aansluitingen voldoende speling hebben en niet vastzitten achter de behuizing van het scherm.
- Controleer: meetconnector, Android-schermconnector, kabeldruk.
- Risico: met tussenpozen werkende functie na trillingen tijdens het rijden.
Draai de grote schroeven van het Android-scherm vast
Draai het scherm pas vast nadat u hebt gecontroleerd of het goed past, de connector goed vastzit en er voldoende ruimte is voor de kabels. Een net eindresultaat hangt zowel af van de bedrading als van de mechanische uitlijning.
- Controleer: vlakke montage, schroefspanning, kabelruimte.
- Risico: een ongelijkmatige spleet tussen de schermen of schade aan de kabel.
Fase 7: Functietest, hermontage en eindresultaat na installatie
Monteer het bedieningspaneel van de klimaatregeling na het testen weer terug
Installeer dit paneel pas opnieuw nadat de stroomtoevoer naar het scherm, de aanraakgevoeligheid, de beeldstabiliteit en de basisgeluidsuitvoer zijn gecontroleerd.
- Controleer: de status van de panelen en connectoren.
- Risico: onnodig extra werk als het testen zou worden overgeslagen.
Draai de schroeven van het klimaatpaneel vast
Gebruik de juiste schroeven op de juiste plaatsen. Als u de schroeven te strak aandraait, kan de sierlijst vervormen of kan het paneel ongelijkmatig komen te zitten.
- Controleer: de positie van de schroeven en of het paneel vlak ligt.
- Waarom het belangrijk is: De kwaliteit van de hermontage is van invloed op het vertrouwen van de klant.
Installeer de ventilatieopeningen van de airconditioning opnieuw
Plaats de ventilatieopeningen weer terug nadat u hebt gecontroleerd of de omliggende sierlijst goed op zijn plaats zit en er geen draad achter de opening bekneld zit.
- Controleer: Bevestiging van de ventilatieklem en uitlijning van de rand van het dashboard.
- Risico: een loszittende ventilatieopening of een zichtbare opening tussen de panelen.
Installeer de decoratieve bovenkap voor het Android-scherm
De bovenste afdekking maakt het uiterlijk in OEM-stijl compleet. Controleer de pasvorm vanuit zowel het bestuurders- als het passagiersperspectief voordat u deze vastzet.
- Controleer: uitlijning van de omslag en aansluiting van de randen.
- Waarom het belangrijk is: Dit is een van de eerste dingen die de eigenaar opvallen.
Draai de schroeven van de decoratieve bovenkap vast
Zet de afdekking vast nadat u hebt gecontroleerd of deze goed is uitgelijnd. Het doel is een stevige, strakke pasvorm zonder openingen of drukplekken.
- Controleer: aandraaimoment en stabiliteit van de afdekking.
- Risico: rammelen of zichtbare uitlijningsfouten na het rijden.
Plaats de afdekking van het schroefgat
Dit afwerkingselement verbergt de sporen van de montage en maakt de afwerking van het interieur compleet. Kleine details zijn van groot belang in het interieur van een S-Klasse.
- Controleer: bekleding van de stoelen en afwerking van de oppervlakken.
- Waarom het belangrijk is: zo voorkomt het dat de aanpassing er onafgewerkt uitziet.
Bekijk de afwerking van dichtbij
Controleer de openingen, de plaatsing van de zitting, of de panelen gelijk liggen en of er drukplekken zijn. De uiteindelijke afwerking moet er verzorgd en professioneel uitzien.
- Controleer: schermrand, bovenklep, pasvorm van de ventilatieopening en onderrand.
- Risico: Een slechte pasvorm ondermijnt het vertrouwen van de koper, zelfs als de elektronica goed werkt.
Bevestig het resultaat van de voltooide W221 Android-autoradio
Het eindresultaat moet een moderne breedbeeldinterface opleveren, waarbij de juiste integratieroute voor de W221 – zoals vóór de aankoop is vastgesteld – behouden blijft.
- Controleer: Opstarten van Android, aanraakfuncties, geluid, camera, bedieningsknoppen op het stuur, originele bedieningsknoppen en het slaap-/ontwaakgedrag.
- Actie van de koper: Plaats pas een bestelling nadat uw exacte foto’s van de W221 zijn beoordeeld.
Checklist voor functietests vóór het afsluiten van het dashboard
De installatie van een Mercedes W221 Android-headunit is nog niet voltooid zodra het scherm wordt ingeschakeld. De installatie is pas voltooid nadat de originele voertuigfuncties, de Android-functies, de audioroute, het weergavesignaal, het gedrag van de camera en de reactie op bedieningsopdrachten zijn gecontroleerd, voordat de bekleding definitief wordt gesloten.
Test vóór de definitieve montage
- Opstarten van het Android-scherm en reactie op aanraking.
- Draadloze CarPlay-/Android Auto-verbinding, indien ondersteund door het geselecteerde apparaat.
- AUX-audio-uitgang en geselecteerde audiobron.
- Stabiel LVDS-beeld zonder flikkering of zwart scherm.
- Het oorspronkelijke COMAND-weergavepad, indien ondersteund door de set.
- Display van de fabriekscamera, indien aanwezig.
- Bedieningsknoppen op het stuur, indien ondersteund.
- Reactie van de originele controller en het middenpaneel.
- Gedrag van het systeem bij inslapen en ontwaken.
Sluit de afdekking niet als
- Er komt geen geluid uit het Android-scherm.
- Het scherm geeft geen beeld weer of het LVDS-signaal is onstabiel.
- Het originele bedieningspaneel reageert niet.
- De standaardcamera wordt niet correct weergegeven.
- De knoppen op het stuur worden niet herkend.
- De LVDS-box of -overdrachtskabel zit los.
- Elke connector staat onder spanning.
- Na het tot stand brengen van de verbinding verschijnt er een eventuele waarschuwing.
Veelvoorkomende problemen met het Android-scherm van de Mercedes W221 na installatie
Het Android-scherm van de Mercedes W221 geeft geen geluid
Controleer eerst de AUX-audioaansluiting, de geselecteerde audiobron, de luidsprekerroute voor de navigatie, het versterkerpad en de aansluiting van de optische kabel. Sluit het dashboard pas als is gecontroleerd of de Android-audio en de navigatieaudio goed werken.
Het Android-scherm van de W221 geeft geen beeld weer of het beeld is onstabiel
Controleer nogmaals de LVDS-aansluiting, de beeldkabel, de stroomaansluiting en de kabelspanning. Een zwart scherm of een flikkerend beeld moet worden beschouwd als een probleem met de bedrading of het signaal en mag niet worden genegeerd.
De standaardcamera wordt niet weergegeven
Of de fabriekscamera behouden blijft, hangt af van de oorspronkelijke camera-installatie en de gekozen set. Stuur het beeld van de fabriekscamera, een foto van de bedrading aan de achterzijde en een korte video naar iKAGOO als het beeld niet wordt weergegeven.
De originele controller reageert niet
Controleer of de protocolkabels correct zijn aangesloten, of de overdrachtskabel goed vastzit en of de connector op het bedieningspaneel zich in de oorspronkelijke positie bevindt. Ga er niet zomaar vanuit dat elke W221 dezelfde bedieningsroute gebruikt.
Over iKAGOO: Upgrades voor auto-elektronica in OEM-stijl, waarbij compatibiliteit voorop staat
iKAGOO richt zich op upgrades van auto-elektronica in OEM-stijl voor eigenaren die een moderne cockpit willen zonder dat de auto daardoor verandert in een riskant, universeel bedradingsproject. Voor eigenaren van een Mercedes-Benz S-Klasse W221 zit de meerwaarde niet alleen in het Android-scherm zelf. De echte meerwaarde ligt in de combinatie van een voertuigspecifieke compatibiliteitsbeoordeling, de juiste productkeuze, bewustwording van installatierisico’s en ondersteuning bij het oplossen van problemen na de aankoop.
Voor een upgrade van de Android-autoradio in een W221 beschouwt iKAGOO “Mercedes W221 2006–2013” niet als voldoende informatie. Het originele COMAND-systeem, het NTG3.0/NTG3.5-menu, de fabrieksindeling van het dashboard, de bedieningselementen op de middenconsole, het glasvezeltraject, de AUX-audiaroute, het LVDS-beeldsignaal, de fabriekscamera, de stuurwielbediening en de eerdere bedradingsgeschiedenis kunnen allemaal van invloed zijn op het uiteindelijke installatieresultaat.
Compatibiliteitsgerichte aankoopproces
Alvorens de juiste Mercedes W221 Android-autoradio aan te bevelen, vraagt iKAGOO kopers om echte foto’s van de auto te verstrekken. Dit verkleint het risico op een verkeerde kabelboom en helpt vaststellen of de auto voldoet aan de verwachte installatieroute voor de NTG3.0 / NTG3.5.
- Foto van het dashboard en het originele scherm.
- Foto van het COMAND-menu.
- Foto van de bedieningsunit in de middenconsole.
- Informatie over audio, camera en aansluitingen, indien beschikbaar.
Upgradefilosofie in OEM-stijl
Het doel van iKAGOO is een moderne upgrade die het originele voertuig respecteert. Een goede Android-navigatie-retrofit voor de W221 moet er geïntegreerd uitzien, het dashboard overzichtelijk houden en onnodige, onomkeerbare aanpassingen vermijden, mits de juiste set en installatiemethode worden gebruikt.
- Moderne Android-interface met breedbeeldweergave.
- Het dashboard heeft een industriële uitstraling.
- Installatiegebied vrijmaken.
- Functietests vóór de definitieve montage.
Ondersteuning na de installatie
Als de installateur te maken krijgt met geen geluid, een zwart scherm, een onstabiel LVDS-beeld, een probleem met de camera of een probleem met de reactie van de originele bediening, kan iKAGOO de installatiefoto’s of korte video’s bekijken en advies geven over de volgende stappen bij het oplossen van het probleem.
- Beoordeling van AUX en geluidsroute.
- Controle van LVDS- en beeldsignalen.
- Overzicht van glasvezel- en overdrachtskabels.
- Problemen met de camera en de stuurwielbediening oplossen.
Eindoordeel: drie redenen van iKAGOO om deze W221 te upgraden
Na het bekijken van de installatievideo met 49 stappen wordt de aankoopbeslissing duidelijker: deze Android-headunit-upgrade voor de Mercedes W221 biedt een sterke cockpitbeleving, maar moet worden aangeschaft en geïnstalleerd als een compatibiliteitsgevoelige retrofit in OEM-stijl, en niet als een eenvoudig universeel Android-scherm.
Noodzaak van een upgrade
Sterke argumenten voor een upgrade
Deze upgrade biedt veel voordelen voor eigenaren van een W221 die op zoek zijn naar een moderne cockpit, een groter navigatiescherm, draadloze CarPlay/Android Auto, Bluetooth-media, navigatie via apps en een modernere rij-interface dan het oorspronkelijke COMAND-systeem.
- Huidig niveau: Sterke argumenten voor een upgrade.
- Beste koper: Eigenaren van een W221 die hun auto willen behouden en op zoek zijn naar een echte opknapbeurt van het interieur.
- Reden voor aftrek: niet de beste keuze voor kopers die alleen op zoek zijn naar de goedkoopste CarPlay-module.
- Betekenis van ‘koper’: de moeite waard om aan te schaffen als je een volledige visuele en gebruiksvriendelijke upgrade wilt.
- Standaard: iKAGOO-upgradestandaard
Compatibiliteit met het originele voertuig
Vereiste van een door foto bevestigde pas
De compatibiliteit met de W221 kan niet uitsluitend worden bepaald op basis van “S-Klasse 2006–2013” of “NTG3.0 / NTG3.5”. Het vereiste slagingsniveau is 95/100 na verificatie aan de hand van foto’s van het voertuig. Zonder foto’s van het dashboard, COMAND, het audiosysteem, de camera, LVDS, AUX en de connectoren mag de eindscore niet als bevestigd worden beschouwd.
- Huidig niveau: Doelstelling van 95/100 na correcte voertuigbevestiging.
- Pas definitief op: Er is gecontroleerd of de foto’s van het echte W221-dashboard, het COMAND-menu, de bedieningsknop, het audiosysteem, de camera en de aansluitingen kloppen.
- Belangrijkste risico op aftrek: marktversie, versterker, cameraroute, LHD/RHD-indeling of eerdere aftermarket-bekabeling.
- Betekenis van ‘koper’: Stuur vóór de aankoop foto’s door om te voorkomen dat u een verkeerd harnas ontvangt, of dat er geen geluid of beeld is, of dat de originele bediening niet werkt.
- Standaard: iKAGOO-standaard voor compatibiliteit met voertuigen
Gemak van installatie
L4 • Professionele installatie aanbevolen
Dit is geen eenvoudige klus waarbij je alleen maar een accessoire aansluit. In de handleiding wordt uitgelegd hoe je de dashboardbekleding volledig verwijdert, het fabrieksdisplay demonteert, toegang krijgt tot de hoofdunit, met glasvezelkabels omgaat, de AUX-audio aansluit, de navigatieluidsprekers omschakelt, de protocol-lijnen omschakelt, de externe LVDS-box aansluit, de beugel monteert en de functies test.
- Huidig niveau: L4 — Professionele installatie aanbevolen.
- Aanbevolen installatieprogramma: een professionele installateur van auto-elektronica of een ervaren Mercedes-retrofit-technicus.
- Reden voor aftrek: diepgaande afstemmingswerkzaamheden, glasvezel, AUX, LVDS, protocolverbinding en functietests.
- Stopvoorwaarde: verkeerde aansluiting, geen geluid, zwart scherm, onstabiel LVDS-beeld, camerastoring of de originele controller reageert niet.
- Standaard: iKAGOO: Gids voor de moeilijkheidsgraad van de installatie
| Indicator | Score / Niveau | Reden | Actie van de koper |
|---|---|---|---|
| Noodzaak van een upgrade | 88/100 • Sterke argumenten voor een upgrade | De originele COMAND-interface van de W221 is verouderd in vergelijking met een 12,3-inch Android-scherm met navigatie, CarPlay/Android Auto, Bluetooth-media en ondersteuning voor apps. | De aankoop is de moeite waard als de eigenaar de cockpit grondig wil opknappen en van plan is het voertuig te behouden. |
| Compatibiliteit met het originele voertuig | Streefcijfer 95/100 • Vereiste: geslaagd, bevestigd door foto | De compatibiliteit met de W221 hangt af van de NTG3.0-/NTG3.5-bevestiging, de indeling van het dashboard, het audiosysteem, de glasvezelverbinding, de AUX-aansluiting, LVDS, de camera en de originele bedieningselementen. | Stuur vóór het plaatsen van de bestelling foto’s van het dashboard, het COMAND-menu, de bedieningsknop, het scherm, het audiosysteem, de camera en de aansluitingen. |
| Gemak van installatie | 58/100 gebruiksgemak • L4: professionele installatie aanbevolen | De werkzaamheden omvatten het grondig verwijderen van de bekleding, toegang tot de fabriekshost, het aanleggen van signaalkabels waarbij zorgvuldigheid geboden is, het monteren van beugels en het testen van de werking vóór de hermontage. | Schakel een professionele installateur in. Sluit het dashboard pas nadat het geluid, het beeld, de camera, de bedieningselementen en de stabiliteit van het LVDS-systeem zijn getest. |
Technische toelichting
Deze installatiehandleiding voor de Android-autoradio in de Mercedes W221 is door het technische team van iKAGOO beoordeeld op de compatibiliteit van de Android-autoradio met dit specifieke voertuig, de pasvorm in het dashboard, de aanleg van de AUX- en glasvezel-audiokabels, het LVDS-signaalpad, het behoud van de fabriekscamera, het oorspronkelijke bedieningsgedrag en de risico’s bij de installatie.
| Beoordeeld door | Het technische team van iKAGOO |
|---|---|
| Technische focus | Compatibiliteit van de Mercedes-Benz W221 met Android-autoradio’s, bevestiging van NTG3.0 / NTG3.5, AUX-audioaansluiting, aansluiting van optische vezels, aansluiting van de LVDS-box, werking van de fabriekscamera en reactie van de originele controller. |
| Laatst gecontroleerd | 10 juli 2026 |
| Aanbeveling van de koper | Stuur echte foto’s van het voertuig voordat u bestelt. Vertrouw niet alleen op het modeljaar, de uitvoeringsnaam of beweringen over compatibiliteit op de marktplaats. |
| Relevante iKAGOO-pagina's | Compatibiliteit en installatie · Garantiebeleid · Terugbetalingen en retourzendingen · Over iKAGOO |
Veelgestelde vragen: Installatie van een Android-autoradio in een Mercedes W221
Past deze Android-autoradio in elke Mercedes S-Klasse W221?
Nee. De compatibiliteit met de W221 moet worden gecontroleerd aan de hand van het exacte voertuig. Het originele dashboard, de COMAND-versie, het audiosysteem, de camera-opstelling, de indeling van de aansluitingen, de stand van het stuur en eerdere aanpassingen aan de bedrading kunnen de juiste installatieroute beïnvloeden.
Is het Android-scherm van een Mercedes W221 plug-and-play?
Nee, niet in de zin van een simpel accessoire. In deze handleiding wordt uitgelegd hoe je het dashboard volledig verwijdert, het fabrieksdisplay verwijdert, toegang krijgt tot de originele host, met glasvezelkabels omgaat, de AUX-audio aansluit, tussen protocol-lijnen schakelt, de LVDS-box aansluit, de beugel monteert en alle functies test.
Kan ik zelf een W221 Android-autoradio installeren?
Wordt doorgaans niet aangeraden voor beginnende doe-het-zelvers. Dit komt meer in de buurt van een L4-installatie door een professional, omdat het dashboard en de kabelgeleiding kwetsbaar zijn. Het is veiliger om dit door een professionele installateur van auto-elektronica te laten doen.
Waarom komt er geen geluid uit het Android-scherm van mijn Mercedes W221?
In de meeste gevallen waarin er geen geluid te horen is, moet worden gecontroleerd of de AUX-routering, de geselecteerde audiobron, de luidsprekerroute van het navigatiesysteem, het versterkerpad en de aansluiting van de optische kabel in orde zijn. Sluit het dashboard pas als u het geluid hebt gehoord.
Waarom wordt er geen beeld weergegeven op het Android-scherm van de W221?
Controleer het LVDS-vakje, de beeldschermkabel, de stroomaansluiting en de kabeldruk. Een zwart scherm of een onstabiel beeld betekent meestal dat het signaalpad moet worden gecontroleerd voordat de behuizing wordt gesloten.
Zal het oorspronkelijke COMAND-systeem nog steeds werken?
Dat hangt af van de gekozen uitrusting en de configuratie van het voertuig. Het oorspronkelijke gedrag van het systeem moet vóór de bestelling worden gecontroleerd en tijdens de installatie worden getest.
Werkt de achteruitrijcamera van de fabriek nog na de Android-upgrade?
Dat hangt af van de standaardcamera-route en de integratiemethode. Stuur de camera-informatie door en test de camera voordat de definitieve montage plaatsvindt.
Welke foto’s moet ik opsturen voordat ik de Mercedes W221 Android-autoradio koop?
Stuur het dashboard, het originele scherm, het COMAND-menu, de bedieningsknop op de middenconsole, de indeling voor links- en rechtsgestuurde voertuigen, informatie over het audiosysteem en de versterker, de camerastatus en, indien beschikbaar, foto’s van de aansluitingen. Aan de hand van deze foto’s kan iKAGOO vóór de aankoop controleren of de W221-uitvoering de juiste is.
Wat moet ik doen voordat het installatieprogramma het dashboard sluit?
Test geluid, beeld, aanraakgevoeligheid, camera, bedieningsknoppen op het stuur, reactie van de originele controller, het gedrag van het COMAND-display (indien ondersteund), de stabiliteit van LVDS en het slaap-/ontwaakgedrag. Als een functie niet werkt, stop dan en controleer het verloop van de bedrading voordat u het geheel definitief weer in elkaar zet.
Wat is de beste upgrade voor de Android-autoradio van de Mercedes S-Klasse W221?
De beste keuze is een voertuigspecifieke Mercedes W221 Android-autoradio die is bevestigd aan de hand van echte foto’s van de auto, en geen universeel scherm. Het juiste apparaat moet overeenkomen met het originele COMAND NTG3.0 / NTG3.5-systeem, de vorm van het dashboard, de AUX-audioverbinding, het LVDS-signaalpad, de camera-instellingen en het oorspronkelijke bedieningsgedrag.
Kan een Mercedes W221 zijn fabrieksbediening behouden na een upgrade naar een Android-scherm?
Ja, de fabrieksinstellingen kunnen behouden blijven wanneer de juiste set en de juiste kabelroute worden gebruikt. De reactie van de originele controller, de bedieningsknoppen op het stuur, de werking van COMAND en het schakelen tussen camera's moeten echter worden getest voordat het dashboard definitief weer in elkaar wordt gezet.
Waarom komt er na de installatie geen geluid uit de Android-autoradio van een Mercedes W221?
De meest voorkomende oorzaken zijn een verkeerde AUX-routering, een verkeerde keuze van de audiobron, problemen met het versterkerpad, problemen met de aansluiting van de optische kabel of een onvolledige aansluiting van de overdrachtskabel. Het geluid moet worden getest voordat het dashboard wordt gesloten.
Moet ik foto’s opsturen voordat ik een Mercedes W221 Android-autoradio koop?
Ja. Stuur de foto van het dashboard, de foto van het originele scherm, de foto van het COMAND-menu, de foto van de bedieningsknop op de middenconsole, de indeling voor links- en rechtsgestuurde auto’s, de informatie over het audiosysteem, de camerastatus en, indien beschikbaar, foto’s van de aansluitingen.
Laatste aanbeveling voor eigenaren van een W221
Als je alleen wilt weten of een Mercedes W221 Android-autoradio fysiek in de auto past, volstaat deze handleiding om aan te tonen dat de installatie mogelijk is. Als u de juiste head-unit wilt kopen en problemen met geluid, beeld, de camera, COMAND of de bediening wilt voorkomen, is de juiste volgende stap een compatibiliteitscontrole aan de hand van foto’s voordat u bestelt.
Voor eigenaren van een Mercedes S-Klasse W221 / S-Klasse W221 / Classe S W221 raadt iKAGOO aan om eerst te controleren of het systeem van het type NTG3.0 / NTG3.5 origineel is, evenals de vorm van het dashboard, de audio-aansluitingen, het glasvezeltraject, de status van de camera en de configuratie van het bedieningspaneel. Daarna is de productpagina van de Mercedes W221 Android-head-unit de juiste aankooproute.
Add comment
Je moet ingelogd zijn op om een reactie te plaatsen.
